Nykyinen pumppu - Kiertovesi

Valmistaja KSB
Nimitys G 32-12 E/D
Asennuspituus 180 mm
Verkkoliitäntä 1x230/3x400 V
Pumpun pesän kierre/laippa G 50 utv.

Vaihtopumppu - High Efficiency Premium Vaihtodatalehti

Nimitys Stratos-Z 30/1-8
Tuotenumero 2090470
LVI-numero 462 33 58
Asennuspituus 180 mm
Verkkoliitäntä 1x230 V
Pumpun pesän kierre/laippa G 50 utv.
Nimellisvirta 0,93 A
Nimellisteho P2 0.09 kW
Nesteen lämpötila-alue 0 - +80 °C

Huomautus

Asennettavissa ilman putkistomuutoksia.
Tarkista liitäntäjännite.

Tuotetietoa

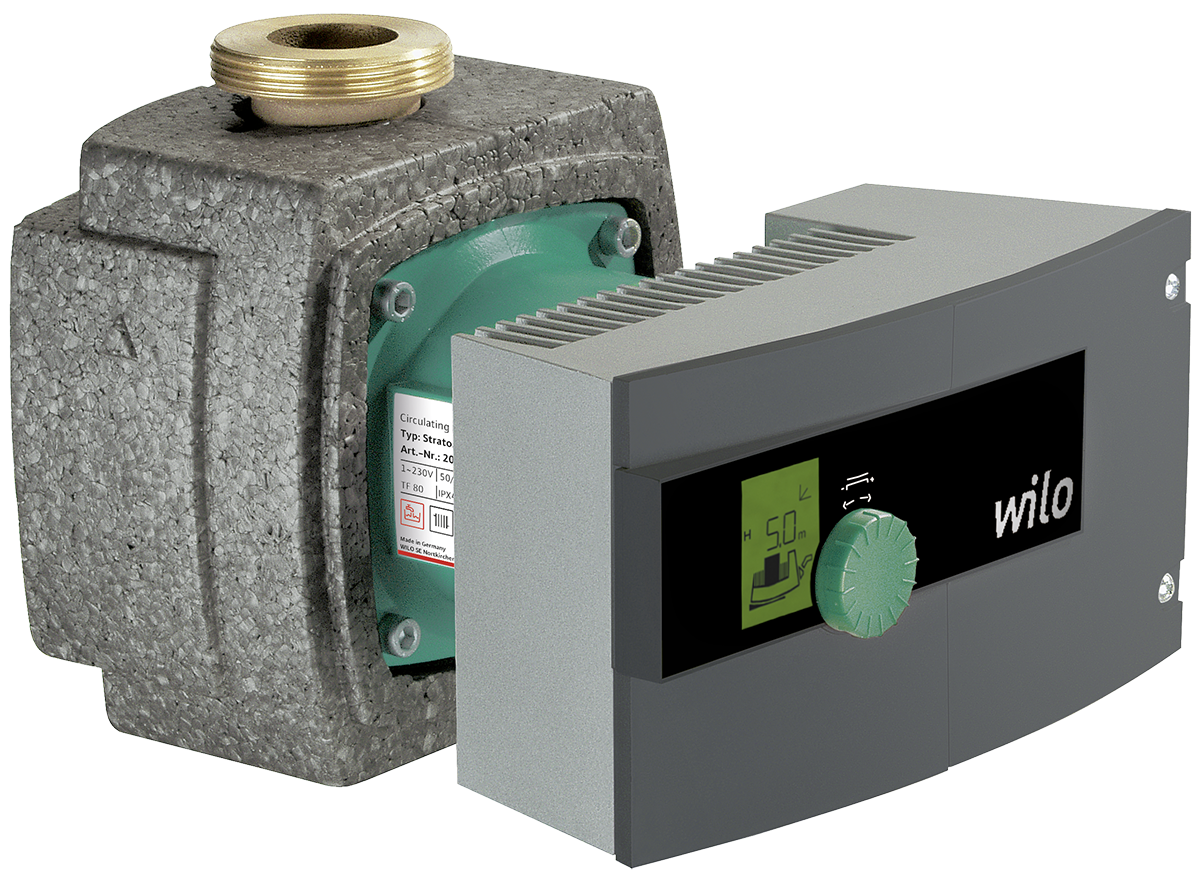

Stratos-Z 30/1-8

Stratos-Z 30/1-8
Tuotenumero: 2090470
LVI-numero: 4623358

Erityisominaisuudet/tuote-edut
  • Energiansäästö suuremman järjestelmätehokkuuden ansiosta Q-Limit-toiminnolla (virtaaman rajoitus)
  • Optimoitu näyttö parempaa luettavuutta ja käyttöä varten
  • Tilaasäästävä asennus kompaktin rakenteen ja asennosta riippumattoman LC-näytön ansiosta
  • Modulaarinen suunnittelu kaikkien nykyisten väyläjärjestelmien (esim. Modbus, BACnet, CAN, LON, PLR) yhdistämiseen
  • Korroosionkestävä pumpun pesä punametallista järjestelmiin, joissa saattaa esiintyä hapensyöttöäHyväksi havaittu laatu ja luotettavuus
Rakenne
Märkämoottori-kiertovesipumppu kierre- tai laippaliitännällä, EC-moottorilla ja automaattisella tehon mukautuksella

Käyttökohde
Kaikkien mallien käyttöveden kiertojärjestelmät, kaikkien järjestelmien lämpimän käyttöveden lämmitykset, ilmastointilaitteet, suljetut jäähdytyspiirit, teollisuuden kiertojärjestelmät

Varustelu/toiminto:
Käyttötavat
  • Manuaalinen säätökäyttö (n=constant)
  • Δp-c vakiopaine-erolle
  • Δp-v suhteelliselle paine-erolle
  • Δp-T lämpötilan mukaan ohjautuvalle paine-erolle (IR-tikun, IR-monitorin, Modbus-väylän, BACnetin, LONin tai CANin kautta ohjelmoitavissa)
  • Q-Limit maksimaalisen virtaaman rajoittamiseen (säätö vain IR-tikun kautta)
Käsiohjaustoiminnot
  • Käyttötavan säätö
  • Paine-eron asetusarvon asetus
  • Säätö, automaattinen pudotustoiminto
  • Pumpun PÄÄLLE/POIS -säätö
  • Kierrosluvun säätö (käsisäätökäyttö)
Automaattiset toiminnot
  • Portaaton tehon mukautus käyttötavasta riippuen
  • Automaattinen pudotustoiminto
  • Irtiravistustoiminto
  • Pehmeäkäynnistys
  • Moottorin täyssuojakytkin integroidulla laukaisuelektroniikalla
Ulkoiset ohjaustoiminnot
  • Ohjaustulo "Ohituskäyttö pois" (IF-moduuleilla Stratos mahdollinen)
  • Ohjaustulo "Remote Min" (IF-moduuleilla Stratos mahdollinen)
  • Ohjaustulo "Analog In 0 - 10 V" (käyntinopeuden etäsäätö) (IF-moduuleilla Stratos mahdollinen)
  • Ohjaustulo "Analog In 0 - 10 V" (asetusarvon etäsäätö) (IF-moduuleilla Stratos mahdollinen)
Ilmoitus- ja näyttötoiminnot
  • Yleishälytys (potentiaalivapaa avautuva kosketin)
  • Yksittäiskäyttötieto (potentiaalivapaa sulkeutuva kosketin) (mahdollinen IF-moduuleilla Stratos)
  • Häiriövalo
  • LCD-näyttö pumpun tietojen ja vikakoodien näyttöön
Tiedonsiirto
  • Infrapuna-rajapinta langatonta tiedonsiirtoa varten IR-tikun/IR-monitorin avulla
  • Sarjamuotoinen digitaalinen rajapinta Modbus RTU kiinteistöautomaatioon liittämistä varten RS485-väyläjärjestelmän kautta (mahdollinen IF-moduuleilla Stratos)
  • Sarjamuotoinen digitaalinen rajapinta BACnet MS/TP Slave kiinteistöautomaatioon liittämistä varten RS485-väyläjärjestelmän kautta (mahdollinen IF-moduuleilla Stratos)
  • Sarjamuotoinen digitaalinen rajapinta CAN kiinteistöautomaatioon liittämistä varten CAN-väyläjärjestelmän kautta (mahdollinen IF-moduuleilla Stratos)
  • Sarjamuotoinen digitaalinen LON-rajapinta liitäntään LONWorks-verkkoon (mahdollinen IF-moduuleilla Stratos)
  • Sarjamuotoinen digitaalinen PLR-rajapinta kiinteistöautomaatioon liitäntään Wilo-liitäntämuuntimien tai yrityskohtaisten kytkinmoduulien avulla (mahdollinen IF-moduuleilla Stratos)
Kaksoispumppujen hallinta (kaksoispumppu tai 2 vakiopumppua)
  • Pää-/varapumppukäyttö (automaattinen häiriön aiheuttama virran poiskytkentä / aikaohjattu pumpunvaihto): erilaiset yhdistelmät IF-moduulien Stratos (lisävarusteita) avulla mahdollisia
  • Rinnakkaiskäyttö (optimaalisen tehokas huippukuormakäynnistys ja -pysäytys): erilaiset yhdistelmät IF-moduulien Stratos (lisävarusteita) avulla mahdollisia
Varustelu
  • Uloke jakoavaimelle pumpun pesässä (kierreliitäntäisissä pumpuissa P2 ≤100 W)
  • Laippapumpuissa: Laippamallit
  • Vakiomalli pumpuille DN 40 – DN 65: Kombilaippa PN 6/10 (laippa PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
  • Erikoismalli pumpuille DN 40 – DN 65: Laippa PN 16 (EN 1092-2 mukaan) vastalaipalle PN 16,
  • Pistokepaikka lisävarusteena saatavia Wilo-IF-laajennusmoduuleja varten
  • Vakiovarusteena lämpöeriste
Toimituksen sisältö
  • Pumppu
  • sis. Lämpöeriste
  • sis. Tiivisteet kierreliitännässä (irrallisia)
  • sis. Aluslevyt laipparuuveja varten (liitännän nimelliskoot DN 40 - DN 65)
  • sis. Asennus- ja käyttöohje
Tekniset tiedot
  • Sallittu lämpötila-alue
  • Juomavesi arvoon 3,57 mmol/l (20 °dH) saakka: 0 °C...+80 °C
  • Lämmitysvesi: - 10 °C...+110 °C
  • Verkkoliitäntä 1~230 V, 50/60 Hz
  • Kotelointiluokka IPX4D
  • Kierre- tai laippaliitäntä (tyypistä riippuen) Rp 1 – DN 65
  • Maks. Käyttöpaine vakiomallissa: 6/10 bar (erikoismalli: 16 bar)
Materiaalit
  • Pumpun pesä punametallia (tyypit 30/1-12 ja 40/1-8 myös valurautaa)
  • Juoksupyörä: muovi
  • Akseli: jaloteräs
  • Laakerit: hiili, muovihartsikyllästetty
Kuvaus/rakenne
  • Vesivoideltu kiertovesipumppu EC-moottorilla ja integroidulla automaattisella tehonsäädöllä
  • Punainen-painike-teknologia ja graafinen näyttö
  • Moottorinsuoja laukaisuelektroniikalla
  • Pistoliitin toimintojen laajennukseen kiinteistöautomaatiota varten lisävarusteena saatavilla IF-moduuleilla
  • Juoksupyörä kolmiulotteisesti käyristetyillä siivillä ja muovirakoputkella hiilikuituyhdistemateriaalista
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Kierreliitin Z G2"-G1 1/4"
Tuotenumero: 2835293
LVI-numero: 4623162
Kytkimet toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Sulkuliitin G2"-1 1/4"
Tuotenumero: 2835296
LVI-numero: 4623165
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
IF-moduuli Stratos LON
Tuotenumero: 2030455
LVI-numero: 4623208
IF-Moduuli Stratos LON
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Annettu väyläprotokolla
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos CAN
Tuotenumero: 2066600
LVI-numero: 4623210
IF-Moduuli Stratos CAN
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Annettu väyläprotokolla
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos DP
Tuotenumero: 2105254
LVI-numero: 4623212
IF-Moduuli Stratos DP
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon yhdessä Modbus, CAN tai BACnet-moduulien kanssa

IF-moduuli Stratos BACnet
Tuotenumero: 2097810
LVI-numero: 4623211
IF-Moduuli Stratos BACnet
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Annettu väyläprotokolla
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos Modbus
Tuotenumero: 2097808
LVI-numero: 4623209
IF-Moduuli Stratos Modbus
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Annettu väyläprotokolla
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos Ext. Aus
Tuotenumero: 2030475
LVI-numero: 4623206
IF-Moduuli Stratos Ext.Off
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Ulkoinen on/off
  • Ulkoinen säätö 0-10V-viestillä
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja

IF-moduuli Stratos Ext. Min
Tuotenumero: 2030485
LVI-numero: 4623207
IF-Moduuli Stratos Ext.Min
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Ulkoinen min. kierrosluku
  • Ulkoinen 0-10V-säätö
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos SBM
Tuotenumero: 2030495
LVI-numero: 4623134
IF-Moduuli Stratos SBM
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Tilatieto(SBM)
  • Ulkoinen 0-10V-säätö
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IF-moduuli Stratos Ext. Aus/SB
Tuotenumero: 2084867
LVI-numero: 4623133
IF-Moduuli Stratos Ext.Off/SBM
Wilo-IF-Moduuli Stratos-pumppuihin mahdollistaa lisäautomaatiotoimintoja kätevästi.
Toiminnot:
  • Ulkoinen on/off
  • Tilatieto (SBM)
  • Kaksoispumppuliitäntä*
* Kaksoispumpputoimintoon tarvitaan aina 2kpl IF-moduuleja
IR-Tikku
Tuotenumero: 2109467
LVI-numero: 4623274
IR-Stick
Wilo-IR-Stick är tillsammans med Wilos PC-baserade ”Service Tool” mjukvara (på svenska) ett modernt manöver- och serviceinstrument för samtliga Wilos elektroniska pumpar med IR-gränssnitt.
  • Ansluts till datorns USB-ingång
  • Medföljande programvara är kompatibel med Windows 98/ME/NT/2000/XP/Vista/Win 7-10
  • Fjärravläsning-/styrning av Wilo-pumpar med IR-gränssnitt
  • Tillgång till fler data och inställningar
  • Utskrift- och sparfunktioner likt Windows-miljö
  • Särskilt filformat för att spara pumpinställningar för senare återföring till pump
IR-MONITORI
Tuotenumero: 2017390
LVI-numero:
Wilo-IR-Modul
Fristående manöver- och serviceinstrument för trådlös dataöverföring. Avsedd för samtliga Wilo-pumpar försedda med IR-gränssnitt.
  • Användarvänlig fjärrkontroll för avläsning av driftdata/historik
  • Inställning av börvärden
  • Försedd med tydlig display 50x50 mm
  • Instrument för kontroll av rotationsriktning (fungerar på alla typer av pump- och normmotorer)
  • Tillgång till annars dolda pumpfunktioner, t.ex låsning av inställda värden/driftparametrar

Vaihtopumppu - High Efficiency Standard Vaihtodatalehti

Nimitys Yonos MAXO-Z 30/0,5-7
Tuotenumero 2175540
LVI-numero 462 33 26
Asennuspituus 180 mm
Verkkoliitäntä 1x230 V
Pumpun pesän kierre/laippa G 50 utv.
Nimellisvirta 0,08-1,0 A
Nimellisteho P2 0.09 kW
Nesteen lämpötila-alue 0 - +80 °C

Huomautus

Asennettavissa ilman putkistomuutoksia.
Tarkista liitäntäjännite.

Tuotetietoa
Yonos MAXO-Z 30/0,5-7

Yonos MAXO-Z 30/0,5-7
Tuotenumero: 2175540
LVI-numero: 4623326

Erityisominaisuudet/tuote-edut
  • Energiaasäästävä korkean hyötysuhteen hydrauliikan ja synkronimoottorin ansiosta
  • Nostokorkeuden, nopeustason ja mahdollisten virheiden läpinäkyvyys LED-näytön ansiosta
  • Helppo säätö kolmen nopeustason kautta vaihdettaessa säätämättömään vakiopumppuun
  • Yksinkertaistettu sähköasennus Wilo-pistokkeella
  • Laitteiston käytettävyyden varmistaminen yleishälytyksellä
  • Kompakti rakenne ja taattu käyttäjäystävällisyys
Kuvaus
Wilo-Yonos MAXO-Z on tehokas kiertopumppu on hygieenisesti turvallinen käyttää kuuman käyttöveden sovelluksissa vuokra-, hallinto- ja yrityskiinteistöissä. Sen LED-näyttö näyttää täysin läpinäkyvän nostokorkeuden, nopeustasot ja mahdolliset häiriöt. Kompakti rakenne ja Wilo-pistoke sähköliitäntöjä varten helpottavat asennusta. Vihreä painike mahdollistaa pumpun helpon käytön.

Rakenne
Märkämoottori-kiertovesipumppu kierre- tai laippaliitännällä, EC-moottori automaattisella tehon mukautuksella.

Käyttökohde
Käyttöveden kiertojärjestelmät teollisuudessa ja kiinteistötekniikassa.

Varustelu/toiminto
Käyttötavat:
  • Δp-c vakiopaine-erolle
  • Δp-v suhteelliselle paine-erolle
  • n = vakio (3 nopeustasoa)
Käsiohjaustoiminnot
  • Käyttötavan säätö
  • Pumpputehon säätö (nostokorkeus)
  • Nopeustasojen säätö
Automaattiset toiminnot
  • Portaaton tehon mukautus käyttötavasta riippuen
  • Irtiravistustoiminto
  • Pehmeäkäynnistys
  • Integroitu moottorin täyssuojakytkin
Ilmoitus- ja näyttötoiminnot
  • Yleishälytys (potentiaalivapaa avautuva kosketin)
  • Häiriövalo
  • LCD-segmenttinäyttö nostokorkeuden ja vikakoodin näyttöön
  • Säädettyjen nopeustasojen (C1, C2 tai C3) näyttö
Varustelu
  • Uloke jakoavaimelle pumpun rungossa (pumput kierreliitännöillä)
  • Pikasähköliitäntä Wilo-pistokkeella. Verkko- ja SSM-johtimen liitäntää varten, integroidulla vedonpoistajalla
  • Laippapumpuissa: Laippamallit
  • Vakiomalli pumpuille DN 40 – DN 65: Kombilaippa PN 6/10 vastalaipoille PN 6 ja PN 10
Toimituksen sisältö
  • Pumppu
  • sis. Tiivisteet kierreliitännässä
  • sis. Aluslevyt laipparuuveja varten (liitännän nimelliskoot DN 40 – DN 65)
  • sis. Asennus- ja käyttöohje
Tekniset tiedot
  • Sallittu lämpötila-alue juomavedelle arvoon 3,57 mmol/l (20 °dH) saakka: 0 °C...+80 °C
  • Verkkoliitäntä 1~230 V, 50/60 Hz
  • Kotelointiluokka IPX4D
  • Kierre- tai laippaliitäntä (tyypistä riippuen) Rp 1 – DN 65
  • Maks. Käyttöpaine, vakiomalli: 6/10 bar tai 6 bar (erikoismalli: 10 bar)
Materiaalit
  • Pumpun pesä punametallia
  • Akseli: jaloteräs
  • Laakerit: hiili, muovihartsikyllästetty
  • Juoksupyörä: muovi
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Kierreliitin Z G2"-G1 1/4"
Tuotenumero: 2835293
LVI-numero: 4623162
Kytkimet toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Sulkuliitin G2"-1 1/4"
Tuotenumero: 2835296
LVI-numero: 4623165
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
