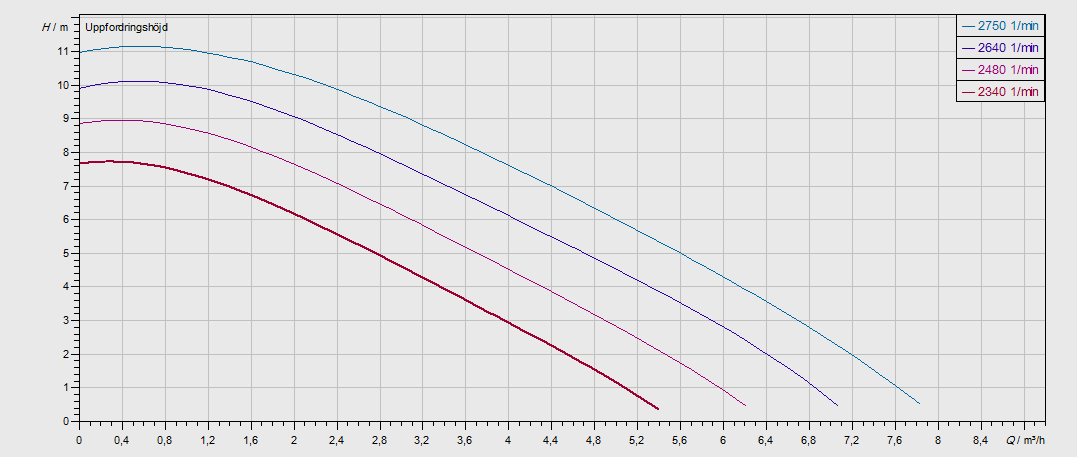

Nykyinen pumppu - Kiertovesi Pumppukäyrä
Valmistaja
ABS, Scanpump, Vadstena
Nimitys
EV 3-100-2 Z/VZ 3~
Asennuspituus
180 mm
Verkkoliitäntä
3x400 V
Pumpun pesän kierre/laippa
G 50
Vaihtopumppu - High Efficiency Premium Smart Vaihtodatalehti
Nimitys
Stratos MAXO-Z 30/0,5-8
Tuotenumero
2164670
LVI-numero
4623476
Asennuspituus
180 mm
Verkkoliitäntä
1x230 V
Pumpun pesän kierre/laippa
G 50
Nimellisvirta
0,11-1,27 A
Nimellisteho P2
0,133 kW
Nesteen lämpötila-alue
0 - +80 °C
Huomautus
Asennettavissa ilman putkistomuutoksia. Huom! 1-vaihe.
Tuotetietoa
Stratos MAXO-Z 30/0,5-8
Stratos MAXO-Z 30/0,5-8
Tuotenumero
: 2164670
LVI-numero
: 4623476
Erityisominaisuudet/tuote-edut
- Intuitiivinen käyttö Setup Guiden avustaman säädön avulla yhdistettynä uuteen näyttöön ja vihreä painike-teknologialla varustettuun käyttöpainikkeeseen.
- Paras energiatehokkuus optimoitujen ja innovatiivisten energiaa säästävien toimintojen avulla (esim. No-Flow Stop).
- Optimaalinen järjestelmätehokkuus uusien, innovatiivisten ja älykkäiden säätötoimintojen, kuten Dynamic Adapt plusin, Multi-Flow Adaptation, T-const.:n ja ΔT-const.:n avulla.
- Uusimmat viestintärajapinnat (esim. Bluetooth), joiden avulla voi luoda yhteyden mobiilipäätelaitteisiin, ja suora pumppuverkotus useiden pumppujen ohjaukseen tarkoitetun Wilo Netin avulla.
- Paras elektrinen asennusmukavuus selkeän ja suuren liitäntätilan ansiosta sekä optimoidun Wilo-Connectorin avulla.
Optimoidulla ja innovatiivisella energiansäästötoiminnolla Wilo-Stratos MAXO asettaa uusia standardeja kaupalliselle LVI:n ja juomaveden käytöllä energiatehokkuuden alalla. Sen erinomaisen käyttäjäystävällisyyden ansiosta käyttö on helpompaa kuin koskaan.
Rakenne
Älykäs märkämoottori-kiertovesipumppu ruuvi- tai laippaliitännällä, EC-moottorilla ja integroidulla elektronisella tehonsäädöllä.
Käyttökohde
Kaikki käyttöveden kiertojärjestelmät, kaikki vesilämmitysjärjestelmät, ilmastointi, suljetut jäähdytyspiirit, teollisuuden kiertojärjestelmät.
Varustelu/toiminto
Käyttöalueet
Pumppu mahdollistaa tarkan säätötavan asetuksen avulla laitekohtaisen käytön (esim. jäähdytin, lattialämmitys, kattojäähdytys) ja laitteen parhaan tehokkuuden.
Säätötavat
- Vakiokierrosluku (manuaalinen säätökäyttö)
- Δp-c vakiopaine-erolle
- Δp-v suhteelliselle paine-erolle
- Dynamic Adapt plus jatkuvaan (dynaamiseen) virtaaman mukautukseen senhetkisen tarpeen mukaan
- T-const. jatkuvaan lämpötilansäätöön
- ΔT lämpötilaeron säätöön
- Vakio-Q vakiovirtaaman säätöön
- Multi-Flow Adaptation: Yhteenlaskettu virtaama tarpeenmukaisen syötön vesipumpusta lämmityspiirin jakajien sekundääripumppuihin
- Käyttäjäkohtainen PID-säädin
- Q-Limitmax. maksimaalisen virtaaman rajoitukseen
- Q-Limitmin. minimaalisen virtaaman rajoitukseen
- No-Flow Stop (nollavirtauksen deaktivointi)
- Automaattinen pudotustoiminto
- Heikoimman pisteen säätö (Δp-c-säätö todellisen arvon ulkoisella anturilla)
- Δp-v-ominaiskäyrän muuttuva jäykkyys
- Käyttöalueen valinta Setup Guide -oppaan avulla
- Asiaan kuuluvien käyttöparametrien säätö
- Nimellistoimintapiste: lasketun toimintapisteen suora syöttö arvolla Δp-v
- Tilanäyttö
- Energiamäärälaskennan säätäminen ja palauttaminen (lämmitys ja jäähdytys)
- Pumpun ilmaustoiminto
- Näppäinlukko asetusten lukitsemiseksi
- Toiminto palauttamiseen tehdasasetuksiin tai tallennettuun parametriin (parametriasetus)
- Analogisten tulojen parametrisointi
- Binääritulojen parametrisointi
- Relelähtöjen parametrisointi
- Kaksoispumpputoiminto (2 vakiopumppua, joita käytetään kaksoispumppuna)
- Tarpeen mukaan optimoitu tehon mukautus energiatehokkaaseen käyttöön käyttötavasta riippuen
- Yöajan pudotustoiminnon tunniste
- Deaktivointi nollavirtauksen havaitsemisen jälkeen (No-Flow Stop)
- Pehmeäkäynnistys
- Automaattinen vianetsintärutiini (esim. irtiravistustoiminto)
- Virrankatkaisu lämmitys-/jäähdytyskäyttö
- Moottorin täyssuoja integroidulla laukaisuelektroniikalla
2x analoginen tulo:
- Signaalityypit: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
- Käyttökohteet: Asetusarvon etäsäätö jokaiselle säätötavalle (paitsi Multi-Flow Adaptation), anturitulot lämpötilalle, paine-erolle tai vapaa anturi käyttäjän määrittelemään PID-käyttöön
- Potentiaalivapaille ohjaustuloille tai kytkimille
- Parametroitavat toiminnot:
- Ext. OFF
- Ext. MIN
- Ext. MAX
- MANUAALINEN (GLT-POIS)
- Näppäinlukko
- Virrankatkaisu lämmitys-/jäähdytyskäyttö
Ilmoitus- ja näyttötoiminnot
- Näytön tila käyttönäyttö:
- Asetusarvo
- nostokorkeuden tosiarvo
- Todellinen virtaama
- Ottoteho
- Sähköinen käyttö
- Lämpötilat
- Tilan näyttö LED: Virheetön käyttö (vihreä LED), pumppuviestintä (sininen LED)
- Näyttötila vikanäyttö (näyttöväri punainen):
- Vikakoodit ja vian kuvaus kokotekstinä
- Sijoitustoimenpiteet
- Näyttötila varoitusnäyttö (näyttöväri keltainen):
- Varoituskoodit ja varoitusten kuvaukset täydellisenä tekstinä
- Sijoitustoimenpiteet
- Tilanäyttö prosessinäyttö (näyttöväri sininen):
- Pumpun ilmanpoisto
- Päivitys
- Tilanäyttö BMS-tiedonsiirto (näyttöväri sininen):
- Yhteenveto aktiivisista BMS-parametreistä (baudiluku, osoite,...)
- Yleishälytys SSM (potentiaalivapaa vaihtokontakti)
- Koottu käytön ilmoitus SBM (potentiaalivapaa sulkeutuva kosketin)
- Bluetooth-rajapinta langattomaan tiedonsiirtoon ja pumppujen etäkäyttöön älypuhelimella tai tabletilla
- Sarjamuotoinen, digitaalinen rajapinta Modbus RTU kiinteistöautomaatioon liitäntään väyläjärjestelmän RS485 avulla (Wilo-CIF-moduuli Modbus RTU mahdollinen
- Sarjamuotoinen, digitaalinen rajapinta BACnet MS/TP liitettäväksi kiinteistöautomaatioon väyläjärjestelmällä RS485 (Wilo-CIF-moduuli BACnet MS/TP mahdollinen)
- Pää-/varapumppukäyttö (automaattinen virran poiskytkentä häiriön esiintyessä / aikaohjattu pumpun vaihto)
- Rinnakkaiskäyttö (optimaalisen tehokkuuden huippukuormakäynnistys ja -pysäytys)
- Laipallisissa pumpuissa: Laippamallit
- Vakiorakenne pumpuille DN 32 – DN 65: Kombilaippa PN 6/10 (laippa PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
- Vakiorakenne pumpuille DN 80 / DN 100: Laippa PN 6 (PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6
- Erikoismalli pumpuille DN 32 – DN 100: Laippa PN 16 (EN 1092-2 mukaan) vastalaipalle PN 16,
- Lukemattomia integroituja viestintärajapintoja ja valinnainen CIF-moduuliliitäntäpaikka
- 5 kaapeliläpivientiä viestintärajapintojen liitäntään
- Bluetooth-rajapinta
- Korkearesoluutioinen grafiikkanäyttö, vihreä nuppi ja 2 painiketta
- Käyttäjäystävällinen liitäntätila
- Integroitu lämpötila-anturi
- Lämpöeristevaippa vakiovarusteena lämmityskäyttöä varten
- Pikasähköliitäntä optimoidulla Wilo-Connectorilla virtalähteelle
- Pumppu
- Optimoitu Wilo-Connector
- 2 x kaapeliläpivienti M16 x 1,5
- Aluslevyt laipparuuveja varten (liitännän nimelliskoot DN 32 - DN 65)
- Tiivisteet kierreliitännässä
- Lämpöeriste
- Asennus- ja käyttöohje
- Sallittu lämpötila-alue -10 °C ... +110 °C
- Verkkoliitäntä 1~230 V, 50/60 Hz
- Suojaluokka IPX4D
- Kierre- tai laippaliitäntä (tyypistä riippuen) Rp 1 – DN 100
- Maks. käyttöpaine vakiomallissa: 6/10 bar tai 6 bar (erikoismalli: 10 bar tai 16 bar)
- Pumpun pesä jaloterästä
- Lämpöeriste: polypropyleeni
- Juoksupyörä: muovi
- Akseli: jaloteräs
- Laakerit: hiiltä
- Älykäs märkämoottori-kiertovesipumppu EC-moottorilla ja integroidulla elektronisella tehonsäädöllä
- Vihreä-painike-teknologia ja graafinen näyttö
- Moottorinsuoja laukaisuelektroniikalla
- Pistoliitin toimintojen laajennukseen kiinteistöautomaatiota varten lisävarusteena saatavilla CIF-moduuleilla
- Juoksupyörä kolmiulotteisesti käyristetyillä siivekkeillä ja muovirakoputkella hiilikuituyhdistemateriaalista
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
- Valmistettu ruostumattomasta teräksestä SS 2333
- Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
- Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Kierreliitin Z G2"-G1 1/4"
Tuotenumero: 2835293
LVI-numero: 4623162
Sulkuliitin G2"-1 1/4"
Tuotenumero: 2835296
LVI-numero: 4623165
Pistoke Stratos MAXO
Tuotenumero: 2194141
LVI-numero: 4623585
Tarkoitettu pumpuille tyyppiä Stratos MAXO(-D), -Z.
Pistoke Stratos MAXO
Tuotenumero: 2212505
LVI-numero:
Tarkoitettu pumpuille tyyppiä Stratos MAXO(-D), -Z.
Uppoanturi PT 1000 AA
Tuotenumero: 2193422
LVI-numero:
Lämpötila-anturi PT 1000 AA. Käytetään upotusholkin kanssa. Ulkohalkaisija 6 mm, sopii asennettavaksi 6,4 mm upotusholkin kanssa.
Käytetään Stratos MAXO-sarjan pumppujen kanssa nesteen lämpötilan mittaamiseen.
- Toleranssiluokka DIN EN 60751 standardin mukaisesti
- Nesteen lämpötilan mittausalue -5 °C - +70 °C
- Lyhytaikainen käyttö max. +90°C
- Hylsyn pituus 40 mm
- Kaapelin pituus 3 m
- Liitäntäkaapelin koko 2 x 0,35 mm2
- Suojausluokka IP 63
Lämpötila-anturi putkeen PT 1000 B
Tuotenumero: 2193421
LVI-numero:
Lämpötila-anturi putkeen PT 1000 B
Anturi asennetaan putkilinjaan. Käytetään Stratos MAXO-sarjan pumppujen kanssa nesteen lämpötilan mittaamiseen.
- Toleranssiluokka DIN EN 60751 standardin mukaisesti
- Nesteen lämpötilan mittausalue -5 °C - +70 °C
- Lyhytaikainen käyttö max. +90°C
- Hylsyn pituus 40 mm
- Kaapelin pituus 3 m
- Liitäntäkaapelin koko 2 x 0,35 mm2
- Suojausluokka IP 63
Upotusholkki G 1/2" 45 mm
Tuotenumero: 2193423
LVI-numero:
Upotusholkki, jossa kierteet G 1/2" , käytetään PT 1000 AA anturin kanssa. Anturi on kiinnitetty PG7-puristusnipan avulla upotusholkkiin.
Käytetään DN 25-50 putkikokojen kanss.
- Upotusholkin pituus 45 mm
- Kierre G 1/2”
- Valmistettu kuparista
- Sisähalkaisija 6,4 mm
CIF-Moduuli BACnet
Tuotenumero: 2190367
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
Toiminnot:
- Sarjamuotoinen, digitaalinen rajapinta (BACnet) rakennusautomaatiojärjestelmään
CIF-Moduuli CAN
Tuotenumero: 2190369
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
Toiminnot:
- Sarjamuotoinen, digitaalinen rajapinta (CAN) rakennusautomaatiojärjestelmään
CIF-Moduuli LON
Tuotenumero: 2190370
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
Toiminnot:
- Sarjamuotoinen, digitaalinen rajapinta (LON) rakennusautomaatiojärjestelmään
CIF-Moduuli Modbus
Tuotenumero: 2190368
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
Toiminnot:
- Sarjamuotoinen, digitaalinen rajapinta (Modbus) rakennusautomaatiojärjestelmään
Smart Gateway
Tuotenumero: 2197100
LVI-numero: 4572051
CIF-Module Ethernet
Tuotenumero: 2211408
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
CIF-Modul Modbus TCP
Tuotenumero: 2211409
LVI-numero:
Stratos MAXO-sarjan pumpuille. Moduuli asennetaan moottorin kytkentärasian nuppeihin ja kiinnitetään paikalleen kahdella ruuvilla. Kaksoispumppuautomatiikka (tiedonsiirto kahden moottorin välillä) ei tarvitse CIF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan CIF-moduuli.
Toiminnot:
- Sarjamuotoinen, digitaalinen rajapinta (Modbus) rakennusautomaatiojärjestelmään
Difference pressure sensor 10 m
Tuotenumero: 2136454
LVI-numero:
Tarkoitettu portaattomaan paine-erojen hallintaan vaatimusperusteisesti, kytketään signaalikaapelilla pumpun liitäntärasiaan tai ohjausrasiaan. Asennus sopii parhaiten seinälle.
- Tulosignaali 4-20 mA
- Sopiva 6mm kupariputkille
- Täydellinen paketti
Paine-eroanturi 20 m, 0-10 V
Tuotenumero: 2104480
LVI-numero: 4572055
Tarkoitettu portaattomaan paine-erojen hallintaan vaatimusperusteisesti, kytketään signaalikaapelilla pumpun liitäntärasiaan tai ohjausrasiaan. Asennus sopii parhaiten seinälle.
- Liitäntäkaapeli: 3 x 0,34 mm2, pituus = 650 – 1150 mm, pumpun tyypistä riippuvainen
- Kuparikierukka: Ø 3 mm, pituus = maks. 2 m, pumpun tyypistä riippuvainen
- Kiinnitysliitin R 1/8-kierteellä imu- ja paineputkeen
- Nimellisjännite: 24 V
- Maks. käyttöjännite: 15-30 V DC
- Kotelointiluokka: IP 54
- Kaapelipituus: 0,65 m
- Kuparikierukan pituus: 1000 mm
- Kuparikierukan hyötypituus: 500 mm
- Minimimittausalue: 0 kPa
- Maksimimittausalue: 200 kPa
- Ylipaineturvallisuus: 2100 kPa
- Aineen minimilämpötila: -20°C
- Aineen maksimilämpötila: 140°C
- Min. ympäristölämpötila: 0°C
- Maks. ympäristölämpötila: 40°C
- Lähtösignaali: 0-10 V
Vaihtopumppu - High Efficiency Standard Vaihtodatalehti
Nimitys
Yonos MAXO-Z 30/0,5-7
Tuotenumero
2175540
LVI-numero
4623326
Asennuspituus
180 mm
Verkkoliitäntä
1x230 V
Pumpun pesän kierre/laippa
G 50
Nimellisvirta
0,08-1,0 A
Nimellisteho P2
0,09 kW
Nesteen lämpötila-alue
0 - +80 °C
Huomautus
Asennettavissa ilman putkistomuutoksia. Huom! 1-vaihe.
Pumpusta saa hälytyksen kiinteistövalvontajärjestelmään ilman lisävarusteita. Lisäautomaatiota varten (ulkoinen on/off ja käyntitilatieto) voidaan Yonos MAXO varustaa Connect-moduulilla.
Viestintään kahden pumpun välillä tarvitaan kaksi kappaletta moduuleja.
Tuotetietoa
Yonos MAXO-Z 30/0,5-7
Yonos MAXO-Z 30/0,5-7
Tuotenumero
: 2175540
LVI-numero
: 4623326
Erityisominaisuudet/tuote-edut
- Energiaasäästävä korkean hyötysuhteen hydrauliikan ja synkronimoottorin ansiosta
- Nostokorkeuden, nopeustason ja mahdollisten virheiden läpinäkyvyys LED-näytön ansiosta
- Helppo säätö kolmen nopeustason kautta vaihdettaessa säätämättömään vakiopumppuun
- Yksinkertaistettu sähköasennus Wilo-pistokkeella
- Laitteiston käytettävyyden varmistaminen yleishälytyksellä
- Kompakti rakenne ja taattu käyttäjäystävällisyys
Wilo-Yonos MAXO-Z on tehokas kiertopumppu on hygieenisesti turvallinen käyttää kuuman käyttöveden sovelluksissa vuokra-, hallinto- ja yrityskiinteistöissä. Sen LED-näyttö näyttää täysin läpinäkyvän nostokorkeuden, nopeustasot ja mahdolliset häiriöt. Kompakti rakenne ja Wilo-pistoke sähköliitäntöjä varten helpottavat asennusta. Vihreä painike mahdollistaa pumpun helpon käytön.
Rakenne
Märkämoottori-kiertovesipumppu kierre- tai laippaliitännällä, EC-moottori automaattisella tehon mukautuksella.
Käyttökohde
Käyttöveden kiertojärjestelmät teollisuudessa ja kiinteistötekniikassa.
Varustelu/toiminto
Käyttötavat:
- Δp-c vakiopaine-erolle
- Δp-v suhteelliselle paine-erolle
- n = vakio (3 nopeustasoa)
- Käyttötavan säätö
- Pumpputehon säätö (nostokorkeus)
- Nopeustasojen säätö
- Portaaton tehon mukautus käyttötavasta riippuen
- Irtiravistustoiminto
- Pehmeäkäynnistys
- Integroitu moottorin täyssuojakytkin
- Yleishälytys (potentiaalivapaa avautuva kosketin)
- Häiriövalo
- LCD-segmenttinäyttö nostokorkeuden ja vikakoodin näyttöön
- Säädettyjen nopeustasojen (C1, C2 tai C3) näyttö
- Uloke jakoavaimelle pumpun rungossa (pumput kierreliitännöillä)
- Pikasähköliitäntä Wilo-pistokkeella. Verkko- ja SSM-johtimen liitäntää varten, integroidulla vedonpoistajalla
- Laippapumpuissa: Laippamallit
- Vakiomalli pumpuille DN 40 – DN 65: Kombilaippa PN 6/10 vastalaipoille PN 6 ja PN 10
- Pumppu
- sis. Tiivisteet kierreliitännässä
- sis. Aluslevyt laipparuuveja varten (liitännän nimelliskoot DN 40 – DN 65)
- sis. Asennus- ja käyttöohje
- Sallittu lämpötila-alue juomavedelle arvoon 3,57 mmol/l (20 °dH) saakka: 0 °C...+80 °C
- Verkkoliitäntä 1~230 V, 50/60 Hz
- Kotelointiluokka IPX4D
- Kierre- tai laippaliitäntä (tyypistä riippuen) Rp 1 – DN 65
- Maks. Käyttöpaine, vakiomalli: 6/10 bar tai 6 bar (erikoismalli: 10 bar)
- Pumpun pesä punametallia
- Akseli: jaloteräs
- Laakerit: hiili, muovihartsikyllästetty
- Juoksupyörä: muovi
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
- Valmistettu ruostumattomasta teräksestä SS 2333
- Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
- Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Kierreliitin Z G2"-G1 1/4"
Tuotenumero: 2835293
LVI-numero: 4623162
Sulkuliitin G2"-1 1/4"
Tuotenumero: 2835296
LVI-numero: 4623165
Connect-Module Yonos MAXO
Tuotenumero: 2210108
LVI-numero: 4623729
Toimintomoduuli kaikille Yonos MAXO-pumpuille.
Toiminnot:
- Ulkoinen on/off
- Käyntitilatieto
- Kaksoispumppuviestintä
