Nykyinen pumppu - Paineenkorotus

Valmistaja DAB (Jet)
Nimitys Jet 151 T
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa G 25 inv.
Nimellisteho P2 1,1 kW

Vaihtopumppu Vaihtodatalehti

Nimitys MC 305 3~
Tuotenumero 4210853
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa G 25 inv.
Nimellisvirta 1,95 A
Nimellisteho P2 0,75 kW

Huomautus

Asennuksen säätö tarvittaessa, vaihtopumpussa on yhteensopiva liitäntäkoko.
The replacement pump has a patented suction design, which means quiet operation and higher capacity. All fluid-affected parts are made of non-corrosive material.

Tuotetietoa

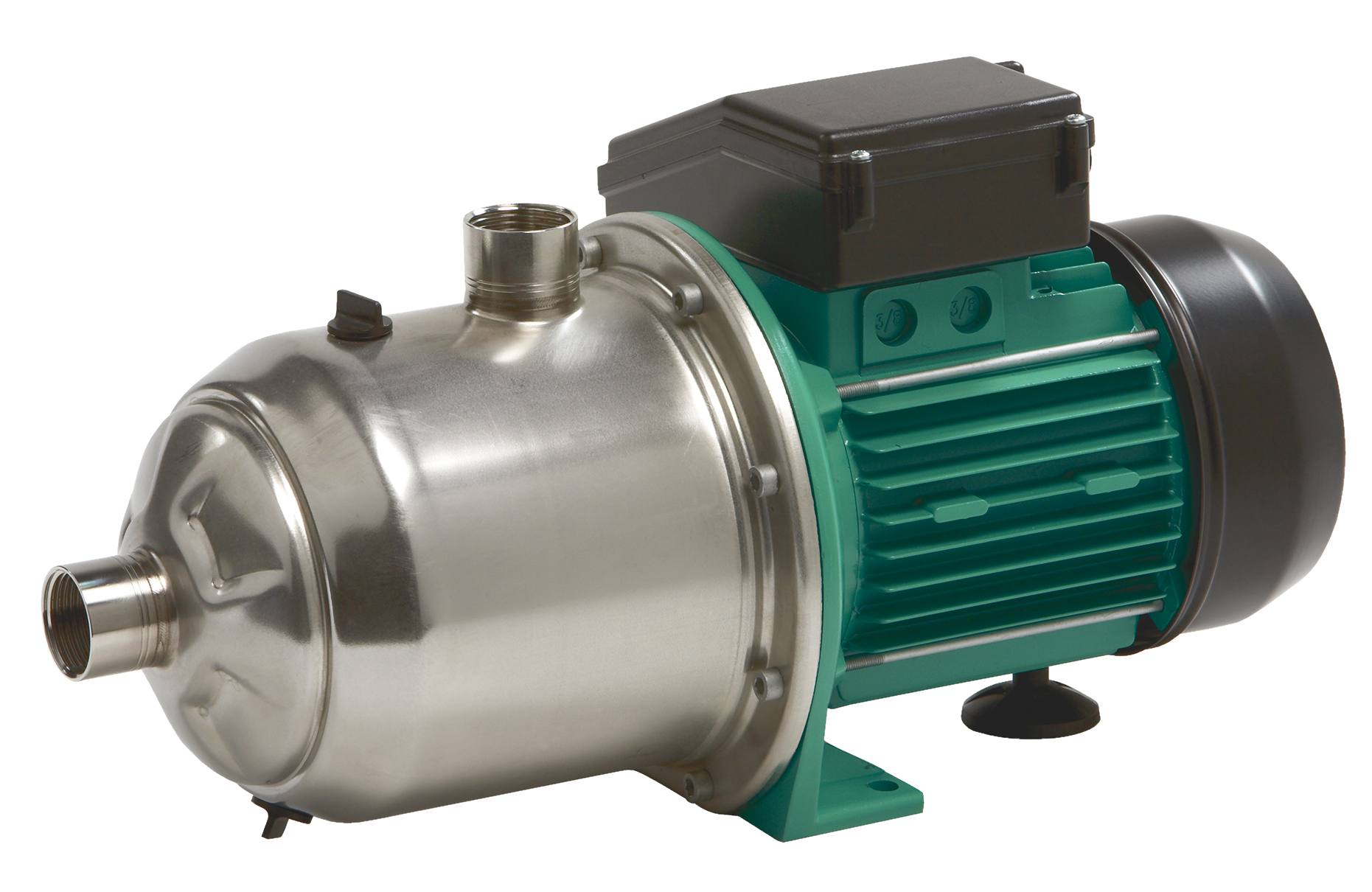

MC 305 3~

MC 305 3~
Tuotenumero: 4210853
LVI-numero:

Erityisominaisuudet/tuote-edut
  • Optimaalinen tehokkuus, laserhitsattu 2D-/3D-hydrauliikka sekä virtauksen ja kaasunpoiston optimointi
  • Juoksupyörät, ohjauspyörät ja vaihekammiot ruosteenkestävää materiaalia
  • Virtaama- ja NPSH-optimoitu pumpun pesä
  • Huoltoystävällinen rakenne ja erityisen tukeva kytkinsuoja
  • Juomavesihyväksyntä pumpuille, nesteen kanssa kosketuksissa olevat osat jaloterästä (EPDM-malli)
Rakenne
Normaalisti imevä, korkealla hyötysuhteella varustettu monijaksoinen korkeapaine-keskipakopumppu pystysuuntaisena mallina Inline-liitännöillä.

Käyttökohde
  • Vesihuolto ja paineenkorotus
  • Teollisuuden kiertojärjestelmät
  • Prosessivesi
  • Suljettu jäähdytyspiiri
  • Sammutusjärjestelmät
  • Pesulaitteistot
  • Kastelu
Varustelu/toiminto
  • Juoksupyörät, ohjauspyörät ja vaihekammiot ruosteenkestävää materiaalia
Toimituksen sisältö
  • Helix V -korkeapaine-keskipakopumppu
  • Asennus- ja käyttöohje
  • Helix V 2 – 16 (PN 16-malli, varustettu soikeilla laipoilla): Vastalaippa jaloterästä ja siihen kuuluvat ruuvit, mutterit ja tiivisteet
Tekniset tiedot
  • Sähköasennus: 3~400 V (±10 %), 50 Hz;
  • ≤ 4 kW 230 V/ 400 V; Δ/Y
  • > 4 kW 400 V/ 690 V; Δ/Y
  • Aineen lämpötila-alue:
  • Helix V 2 – 16 (EPDM): -30...120 °C (130 °C tiedustelun perusteella)
  • Helix V 2 – 16 syövyttäville aineille (FKM): -15...90 °C
  • Helix V22 – 52 (EPDM): -20...120 °C (130 °C tiedustelun perusteella)
  • Helix V22 – 52 syövyttäville aineille (FKM): -15...90 °C
  • Maks. Käyttöpaine: 16/25/30 bar
  • Kotelointiluokka: IP55
  • Maks. Ympäristölämpötila: +40 °C (laajemmat lämpötila-alueet kyselyn perusteella)
  • Käytettävissä olevat mallit:
  • Helix V 2–16: PN 16 soikeilla laipoilla, PN 25/PN 40 pyöreillä laipoilla ISO 2531 ja ISO 7005 mukaan (Victaulic-liitäntä tiedustelun perusteella)
  • Helix V 22–52: PN 16/PN 25/PN 40 pyöreillä laipoilla standardien ISO 2531 ja ISO 7005 mukaisesti
Materiaalit

Helix V 2, 4, 6, 10, 16:

Vakiomalli
  • Juoksupyörät, vaihekammiot ja ohjauspyörät jaloterästä 1.4307 (AISI 304L)
  • Pumpun pesä jaloterästä 1.4301 (AISI 304)
  • Pohjalaatta ja tiivistelaippa EN-GJL-250 (KTL-pinnoitettu)
  • Akseli jaloterästä 1.4301 (AISI 304) tai 1.4462 (AISI 318LN) (riippuen mallista)
  • Holkki liukurengastiivisteen alla 1.4404 (AISI 316L)
  • O-rengas mat. EPDM (FKM-tiiviste erillisen tiedustelun perusteella)
  • Vaippaputki jaloterästä 1.4301 (AISI 304)
Syövyttäville aineille
  • Juoksupyörät, vaihekammiot ja ohjauspyörät jaloterästä 1.4404 (AISI 316L)
  • Pumpun pesä jaloterästä 1.4404 (AISI 316L)
  • Akseli jaloterästä 1.4404 (AISI 316L) tai 1.4462 (AISI 318LN) (riippuen mallista)
  • Holkki liukurengastiivisteen alla 1.4404 (AISI 316L)
  • O-rengas mat. FKM (EPDM-tiiviste erillisen tiedustelun perusteella)
  • Vaippaputki jaloterästä 1.4404 (AISI 316L)

Helix V 22, 36, 52:

Vakiomalli
  • Vaihekammiot, juoksupyörät, ohjauspyörät jaloterästä 1.4307 (AISI 304L)
  • Pumpun pesä jaloterästä 1.4308 (AISI 304) tai KTL-pinnoitettua valurautaa EN-GJL 250, irtolaippa KTL-pinnoitettua valurautaa EN-GJL 250 malliin Helix V 22 / EN-GJS 400 malliin Helix V 36-52.
  • Akseli jaloterästä 1.4057 (AISI 431)
  • Holkki liukurengastiivisteen alla 1.4404 (AISI 316L)
  • O-rengas mat. EPDM (FKM-tiiviste erillisen tiedustelun perusteella)
  • Vaippaputki jaloterästä 1.4301 (AISI 304)
Syövyttäville aineille
  • Vaihekammiot, juoksupyörät, ohjauspyörät jaloterästä 1.4404 (AISI 316L)
  • Pumpun pesä: kaikki nesteen kanssa kosketuksiin joutuvat osat jaloteräsvalua 1.4409 (AISI 316L); irtolaippa KTL-pinnoitettua valurautaa EN-GJL 250 malliin Helix V 22 / EN-GJS 400 malliin Helix V 36-52.
  • Pohjalevy jaloterästä 1.4301 (AISI 304)
  • Akseli jaloterästä 1.4404 (AISI 316L) tai 1.4462 (AISI 318LN) (riippuen mallista)
  • Holkki liukurengastiivisteen alla 1.4404 (AISI 316L)
  • O-rengas mat. FKM (EPDM-tiiviste erillisen tiedustelun perusteella)
  • Painevaippa jaloterästä 1.4404 (AISI 316L)
Kuvaus/rakenne
  • Pumput voidaan erillisen tiedustelun perusteella mukauttaa tiettyihin olosuhteisiin (esim. moottorinsuoja, ATEX, laajennettu ympäristölämpötila-alue).
  • Helix-mallisarja on saatavana myös integroidulla taajuusmuuttajalla varustettuna
