Nykyinen pumppu - Kiertovesi

Valmistaja KSB
Nimitys Z 62-130 D Riovar
Asennuspituus 340 mm
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa DN 65 PN6/10

Vaihtopumppu - Elektroninen Vaihtodatalehti

Nimitys DP-E 65/115-1,5/2
Tuotenumero 2158950
MEI ≥ 0.4
IE 4
Asennuspituus 340 mm
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa DN 65 PN16
Nimellisvirta 0,70-4,70 A
Nimellisteho P2 1.5 kW
Nesteen lämpötila-alue -20 - +120 °C

Huomautus

Asennettavissa ilman putkistomuutoksia.

Tuotetietoa

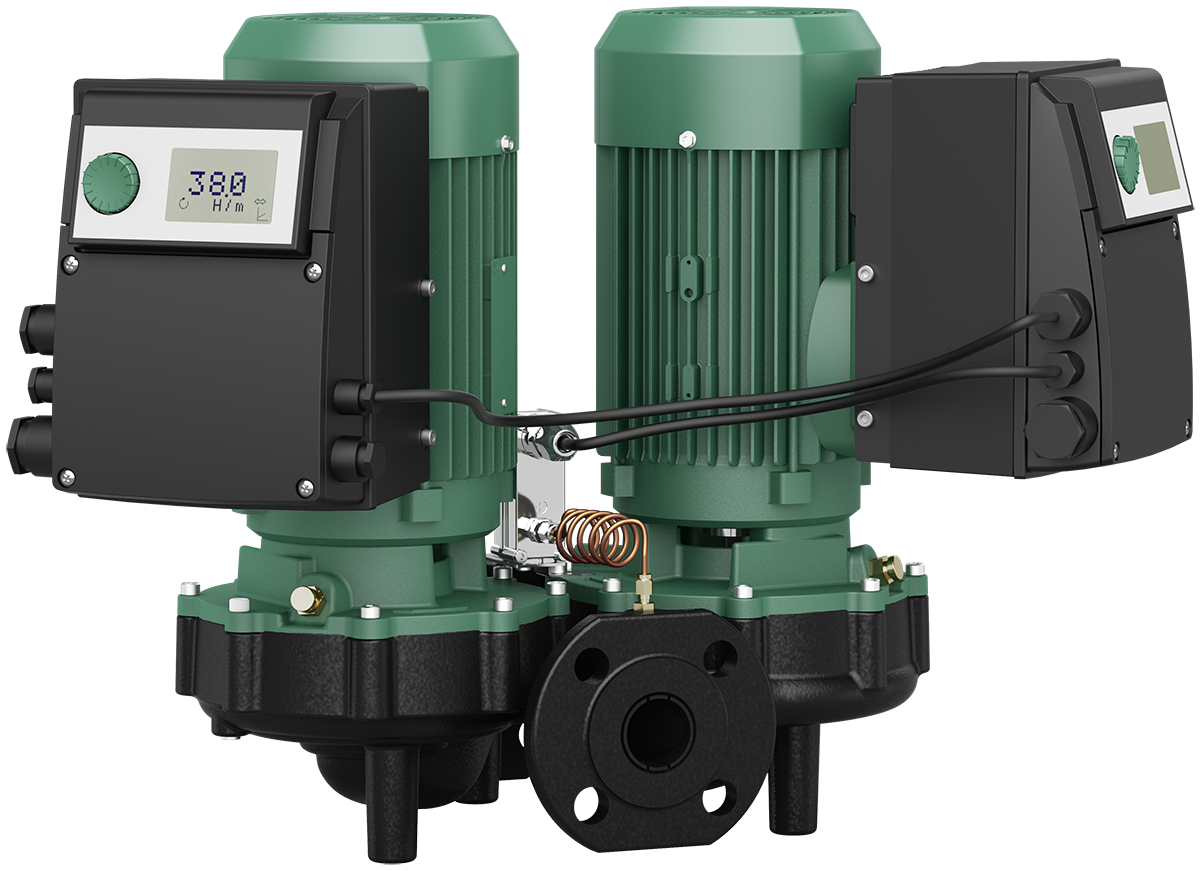

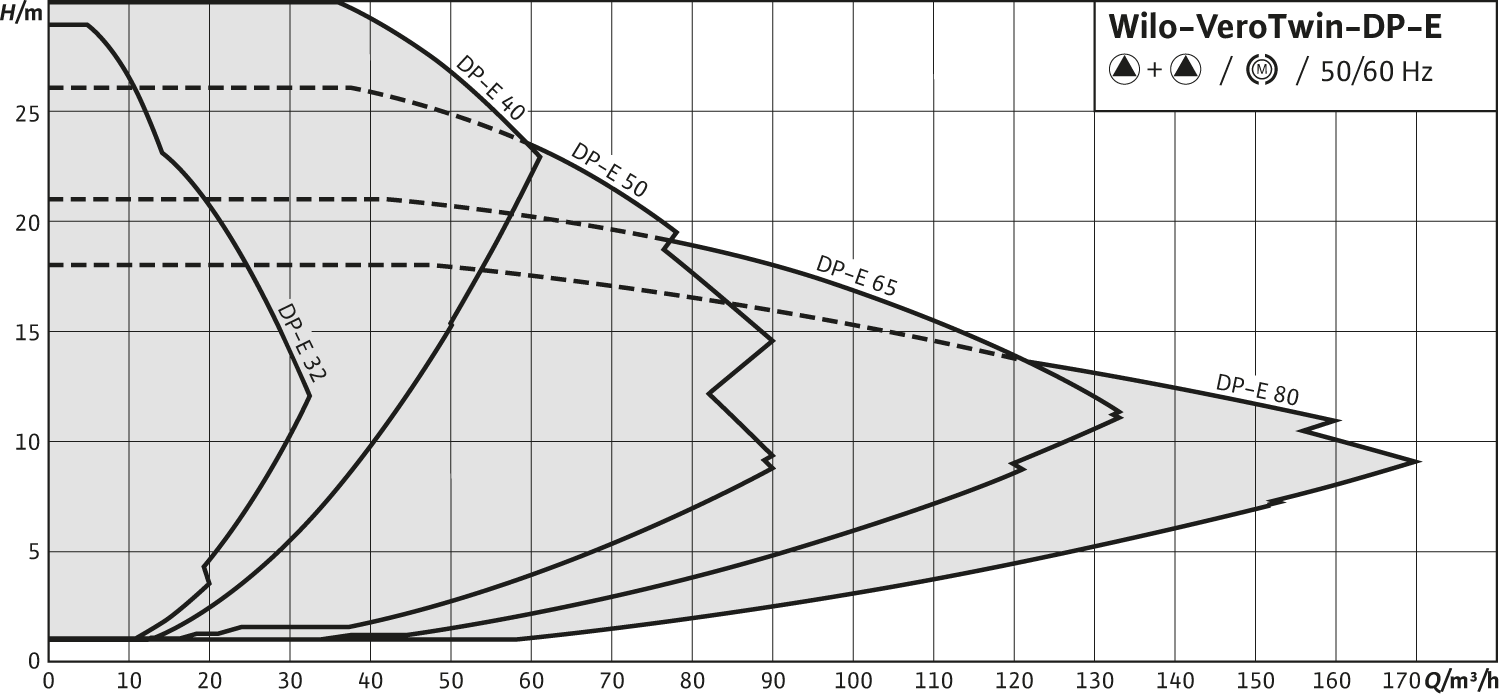

DP-E 65/115-1,5/2

DP-E 65/115-1,5/2
Tuotenumero: 2158950
LVI-numero:

Erityisominaisuudet/tuote-edut
  • Säästää energiaa integroidun elektronisen tehonsäädön ansiosta
  • Lisää rajapintoja väyläkommunikointiin pistoliitettävien IF-moduulien avulla
  • Vihreä painike -teknologia ja näyttö helppoon käyttöön
  • Integroitu kaksoispumppuhallinta
  • Integroitu moottorin täyssuojakytkin (PTC-anturit) laukaisuelektroniikalla
Rakenne
Elektronisesti ohjattu kuivamoottori-kaksoispumppu Inline-rakenteisena, laippaliitännällä ja automaattisella tehonsäädöllä.

Käyttökohde
Ilman hiovia aineita olevan lämmitysveden (normin VDI 2035 mukaan), kylmän veden ja vesi-glykoli-seosten pumppaukseen lämmitys-, kylmävesi- ja jäähdytysjärjestelmissä.

Varustelu/toiminto
Käyttötavat:
  • Δp-c vakiopaine-erolle
  • Δp-v suhteelliselle paine-erolle
  • PID-säädin
  • Manuaalinen säätökäyttö (n=constant)
Toimintataso
  • Vihreä painike ja näyttöruutu
Käsiohjaustoiminnot
  • Paine-eron asetusarvon asetus
  • Kierrosluvun säätö (käsisäätökäyttö)
  • Käyttötavan säätö
  • Pumpun PÄÄLLE/POIS -säätö
  • Kaikkien käyttöparametrien konfigurointi
  • Vian kuittaus
Ulkoiset ohjaustoiminnot
  • Ohjaustulo "Ohituskäyttö pois"
  • Ohjaustulo "Ulkoinen pumpunvaihto" (toimii vain kaksoispumppukäytössä)
  • Analoginen tulo 0 – 10 V, 0 – 20 mA manuaalista säätökäyttöä (DDC) ja asetusarvon etäsäätöä varten
  • Analoginen tulo 2 – 10 V, 4 – 20 mA manuaalista säätökäyttöä (DDC) ja asetusarvon etäsäätöä varten
  • Analoginen tulo 0–10 V on paineanturin todellisen arvon signaali
  • Analoginen tulo 2–10 V, 0-20 mA, 4–20 mA on paineanturin todellisen arvon signaali
Ilmoitus- ja näyttötoiminnot
  • Yleishälytys SSM
  • Koottu käytön ilmoitus SBM
Tiedonsiirto
  • Infrapuna-rajapinta langattomaan tiedonvaihtoon IR-monitorin/IR-tikun kanssa
  • Pistokepaikka Wilo IF-moduuleille (Modbus, BACnet, CAN, PLR, LON) kiinteistöautomaatioon yhdistämistä varten
Turvatoiminnot
  • Moottorin täyssuojakytkin integroidulla laukaisuelektroniikalla
  • Käytön esto
Kaksoispumppujen hallinta (kaksoispumppu tai 2 vakiopumppua)
  • Pää-/varapumppukäyttö (automaattinen häiriön aiheuttama virran poiskytkentä)
  • Pää-/varapumppukäyttö, pumpunvaihto 24 tunnin kuluttua
  • Rinnakkaiskäyttö
  • Rinnakkaiskäyttö (optimaalisen tehokas huippukuormakäynnistys ja -deaktivointi)
Toimituksen sisältö
  • Pumppu
  • Asennus- ja käyttöohje
Tekniset tiedot
  • Sallittu lämpötila-alue -20 °C...+120 °C
  • Verkkoliitäntä
  • 3~400 V ±10 %, 50 Hz
  • 3~380 V -5 % +10 %, 60 Hz
  • Kotelointiluokka IP55
  • Nimelliskoot DN 32 – DN 80
  • Maks. Käyttöpaine 10 bar (erikoismalli: 16 bar)
Materiaalit
  • Pumpun pesä ja tiivistelaippa: EN-GJL-250
  • Juoksupyörä: PPO-GF30
  • Akseli: 1.4021
  • Liukurengastiiviste: AQEGG; muita liukurengastiivisteitä tilauksesta
Kuvaus/rakenne
Yksijaksoinen pienpaine-kaksoispumppu Inline-rakenteisena:
  • Vaihtoluisti
  • Liukurengastiiviste
  • Laippaliitäntä
  • Käyttömoottori integroidulla elektronisella käyntinopeussäädöllä
Värinänvaimennin, Alle 220 kg
Tuotenumero: 2835505
LVI-numero: 4623142
Värinänvaimentimet sijoitetaan asennusjalustan alle, yksi kuhunkin kulmaan.
  • Valmistettu kumista
  • Toimitukseen kuuluu neljän kappaleen sarja
Vastalaippa DN 65 PN10
Tuotenumero: 2105583
LVI-numero:
Vastalaipat (hitsaus) toimitetaan täydellisinä (pareittain), ja toimitukseen sisältyvät pultit, mutterit ja laippatiivisteet.
Tippapelti 720x500 Tyyppi 2.1
Tuotenumero: 2835382
LVI-numero: 4623218
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Asennusjalusta Tyyppi 2
Tuotenumero: 2835498
LVI-numero: 4623139
Asennusjalustat vesivoidelluille ja kuiville inline-mallin kiertopumpuille
  • Sijoitetaan tasaiselle alustalle ja täytetään paikan päällä betonilla ennen kannattimen tai asennusjalan asennusta
  • Valmistettu ruostumattomasta teräksestä EN 403
  • Toimitus sisältää pultit (ruostumatonta terästä) kannattimen/asennusjalan kiinnittämistä varten
WILO suosittelee, että pumput, joiden paino on yli 40 kg asennetaan asennusjalustaan asennuslevyllä/asennusjalalla.
Asennusjalka Tyyppi 2
Tuotenumero: 2835387
LVI-numero: 4623155
Asennusjalat on tarkoitettu asennettavaksi asennusjalustaan tai seinään
  • Asennusjalka ruuvataan pumpun rungon jalkoihin (pumpun rungon alapuolelle)
  • Pyynnöstä mukana toimitetaan ruostumattomasta teräksestä valmistetut pultit
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Tuotenumero merkitty tuotteeseen
WILO suosittelee, että pumput, joiden paino on yli 40 kg asennetaan asennusjalustaan asennusjalalla.
Tyyppi H
Tuotenumero: 2023981
LVI-numero: 4623169
Sokea laippa huolto- ja korjaustöihin
  • Toimitetaan täydellisenä sarjana, joka sisältää kannen ja tiivisteen
Flange gasket DN 65 PN6/10
Tuotenumero: 2151002
LVI-numero:
IR-Tikku
Tuotenumero: 2109467
LVI-numero: 4623274
IR-Stick
Wilo-IR-Stick är tillsammans med Wilos PC-baserade ”Service Tool” mjukvara (på svenska) ett modernt manöver- och serviceinstrument för samtliga Wilos elektroniska pumpar med IR-gränssnitt.
  • Ansluts till datorns USB-ingång
  • Medföljande programvara är kompatibel med Windows 98/ME/NT/2000/XP/Vista/Win 7-10
  • Fjärravläsning-/styrning av Wilo-pumpar med IR-gränssnitt
  • Tillgång till fler data och inställningar
  • Utskrift- och sparfunktioner likt Windows-miljö
  • Särskilt filformat för att spara pumpinställningar för senare återföring till pump
IR-MONITORI
Tuotenumero: 2017390
LVI-numero:
Wilo-IR-Modul
Fristående manöver- och serviceinstrument för trådlös dataöverföring. Avsedd för samtliga Wilo-pumpar försedda med IR-gränssnitt.
  • Användarvänlig fjärrkontroll för avläsning av driftdata/historik
  • Inställning av börvärden
  • Försedd med tydlig display 50x50 mm
  • Instrument för kontroll av rotationsriktning (fungerar på alla typer av pump- och normmotorer)
  • Tillgång till annars dolda pumpfunktioner, t.ex låsning av inställda värden/driftparametrar
IF-moduuli BACnet
Tuotenumero: 2097811
LVI-numero: 4623273
IF-Moduuli BACnet
Moduuli asennetaan kytkentärasian nuppeihin. Kaksoispumppuautomatiikkaan (kahden moduulin välinen kommunikaatio) ei tarvita IF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan yksi IF-moduuli molempiin taajuusmuuttajiin.
Toiminnot:
  • Sarjamuotoinen, digitaalinen rajapinta (BACnet) kiinteistöautomaatioon liittämistä varten
IF-moduuli CAN
Tuotenumero: 2085044
LVI-numero: 4623272
IF-Moduuli CAN
Moduuli asennetaan kytkentärasian nuppeihin. Kaksoispumppuautomatiikkaan (kahden moduulin välinen kommunikaatio) ei tarvita IF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan yksi IF-moduuli molempiin taajuusmuuttajiin.
Toiminnot:
  • Sarjamuotoinen, digitaalinen rajapinta (CAN) kiinteistöautomaatioon liittämistä varten
IF-moduuli LON
Tuotenumero: 2022530
LVI-numero: 4623271
IF-Moduuli LON
Moduuli asennetaan kytkentärasian nuppeihin. Kaksoispumppuautomatiikkaan (kahden moduulin välinen kommunikaatio) ei tarvita IF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan yksi IF-moduuli molempiin taajuusmuuttajiin.
Toiminnot:
  • Sarjamuotoinen, digitaalinen rajapinta (LON) kiinteistöautomaatioon liittämistä varten
IF-moduuli Modbus
Tuotenumero: 2097809
LVI-numero: 4623270
IF-Moduuli Modbus
Moduuli asennetaan kytkentärasian nuppeihin. Kaksoispumppuautomatiikkaan (kahden moduulin välinen kommunikaatio) ei tarvita IF-moduuleja, tämä toiminto on integroitu pumpun elektroniikkaan. Master-ohjausta varten tarvitaan yksi IF-moduuli molempiin taajuusmuuttajiin.
Toiminnot:
  • Sarjamuotoinen, digitaalinen rajapinta (Modbus) kiinteistöautomaatioon liittämistä varten
Wilo-Difftemp/on
Tuotenumero: 2835545
LVI-numero:
Wilo-Difftemp/anl
Tillbehör för differenstemperaturreglering med anliggningsgivare.
Wilo-Difftemp/in
Tuotenumero: 2835546
LVI-numero:
Wilo-Difftemp/anl
Tillbehör för differenstemperaturreglering med dykgivare.
Wilo-Temp/on
Tuotenumero: 2835543
LVI-numero:
Wilo-Temp/anl
Tillbehör för temperaturreglering med anliggningsgivare.
Wilo-Temp/in
Tuotenumero: 2835544
LVI-numero:
Wilo-Temp/dyk
Tillbehör för temperaturreglering med dykgivare.
