Erityisominaisuudet/tuote-edut

• Säästää energiaa integroidun elektronisen tehonsäädön ansiosta

• Lisää rajapintoja väyläkommunikointiin pistoliitettävien IF-moduulien avulla

• Vihreä painike -teknologia ja näyttö helppoon käyttöön

• Integroitu kaksoispumppuhallinta

• Integroitu moottorin täyssuoja (KLF) laukaisuelektroniikalla

Rakenne

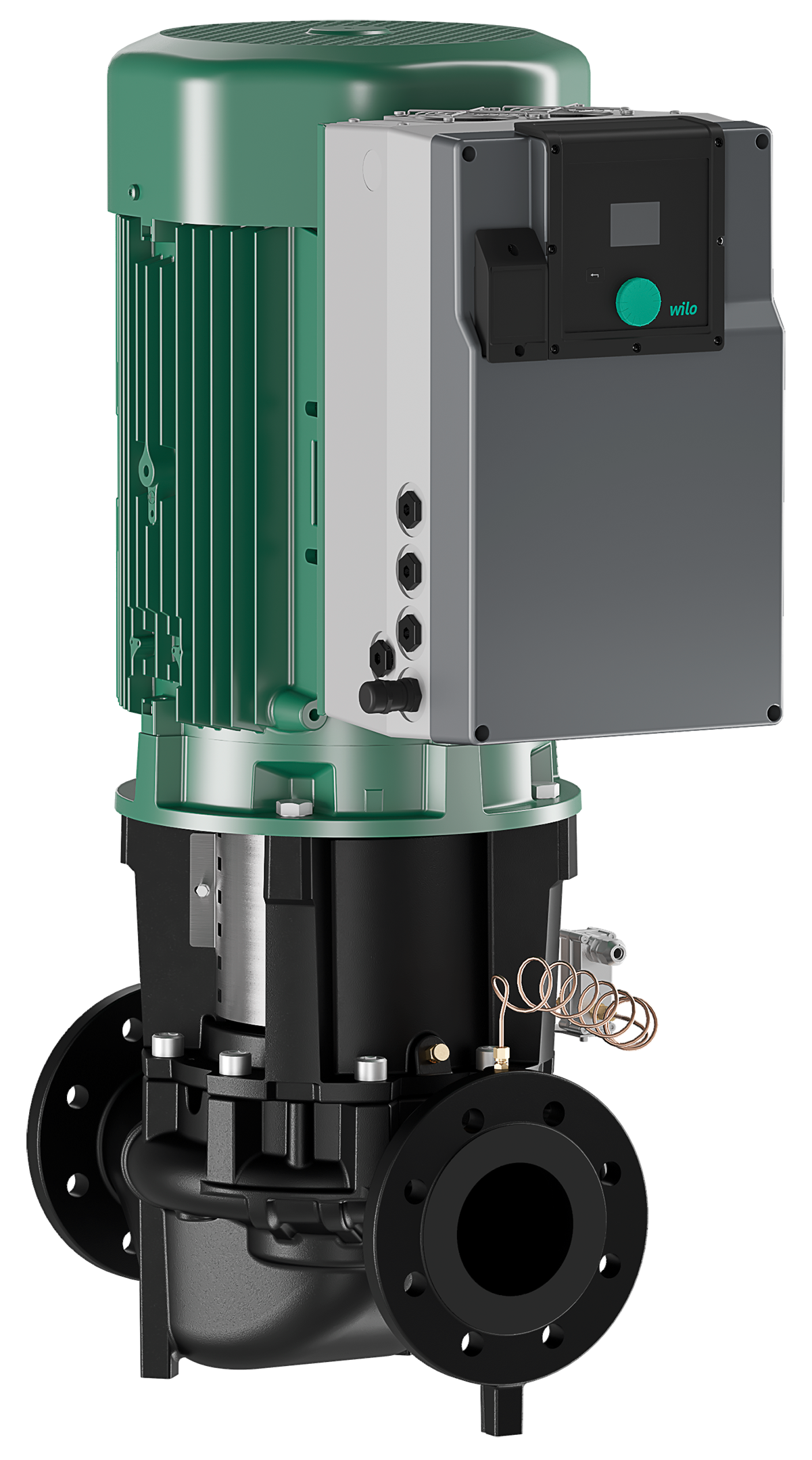

Elektronisesti säädelty kuivamoottoripumppu Inline-rakenteinsena, laippaliitännällä ja automaattisella tehonsäädöllä.

Käyttökohde
Ilman hiovia aineita olevan lämmitysveden (normin VDI 2035 mukaan), kylmän veden ja vesi-glykoli-seosten pumppaukseen lämmitys-, kylmävesi- ja jäähdytysjärjestelmissä.

Varustelu/toiminto
Käyttötavat:

• Δp-c vakiona pysyvälle paine-erolle

• Δp-v muuttuvalle paine-erolle

• PID-säädin

• Manuaalinen säätökäyttö (n=vakio)

Toimintataso

• Vihreä painike ja näyttöruutu

Käsiohjaustoiminnot

• Paine-eron ohjearvon asetus

• Kierrosluvun säätö (käsisäätökäyttö)

• Käyttötavan säätö

• Pumpun PÄÄLLE/POIS -säätö

• Kaikkien käyttöparametrien konfigurointi

• Vian kuittaus

Ulkoiset ohjaustoiminnot

• Ohjaustulo "Ohituskäyttö pois"

• Ohjaustulo "Ulkoinen pumpunvaihto" (toimii vain kaksoispumppukäytössä)

• Analoginen tulo 0 – 10 V, 0 – 20 mA manuaalista säätökäyttöä (DDC) ja asetusarvon etäsäätöä varten

• Analoginen tulo 2 – 10 V, 4 – 20 mA manuaalista säätökäyttöä (DDC) ja asetusarvon etäsäätöä varten

• Analoginen tulo 0–10 V on paineanturin todellisen arvon signaali

• Analoginen tulo 2–10 V, 0-20 mA, 4–20 mA on paineanturin todellisen arvon signaali

Ilmoitus- ja näyttötoiminnot

• Yleishälytys SSM

• Koottu käytön ilmoitus SBM

Tiedonsiirto

• Infrapunaliitäntä langattomaan tiedonvaihtoon IR-valvontalaitteen/IR-tikun kanssa

• Pistokepaikka Wilo IF-moduuleille (Modbus, BACnet, CAN, PLR, LON) kiinteistöautomaatioon yhdistämistä varten

Turvatoiminnot

• Moottorin täyssuoja integroidulla laukaisuelektroniikalla

• Käytön esto

Kaksoispumppujen hallinta (kaksoispumppu tai 2 vakiopumppua)

• Pää-/varapumppukäyttö (automaattinen vaihtokytkentä häiriön yhteydessä)

• Pää-/varapumppukäyttö, pumpunvaihto 24 tunnin kuluttua

• Rinnakkaiskäyttö

• Rinnakkaiskäyttö (hyötysuhdeoptimoitu huippukuormakäynnistys ja -pysäytys)

Tekniset tiedot

• Sallittu lämpötila-alue -20 °C – +140 °C

• Verkkoliitäntä

• 3~440 V ± 10 %, 50/60 Hz

• 3~400 V ± 10 %, 50/60 Hz

• 3~380 V -5 % +10 %, 50/60 Hz

• Kotelointiluokka IP 55

• Nimelliskoot DN 40 - DN 200

• Maks. käyttöpaine 16 bar

Materiaalit

• Pumpun pesä ja tiivistelaippa: EN-GJL-250

• Juoksupyörä

• Vakiomalli: EN-GJL-200

• Erikoismalli: Pronssi CuSn 10

• Akseli: 1.4122

• Liukurengastiiviste: AQEGG; muita liukurengastiivisteitä tilauksesta

Kuvaus/rakenne
Yksijaksoinen pienpaine-keskipakopumppu Inline-rakenteella ja:

• Liukurengastiiviste

• Laippaliitäntä

• Välilaippa

• Kytkin

• Moottori integroidulla elektronisella kierroslukusäädöllä
