3 vaihtoehtoa löytyi

Nykyinen pumppu - Kiertovesi

Valmistaja Kolmeks
Nimitys AKP 20/2-47 (Kolmeks)
Asennuspituus 190 mm
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa Rp 20

Vaihtopumppu - High Efficiency Premium Vaihtodatalehti

Nimitys Stratos PICO-Z 20/1-4 -150
Tuotenumero 4216470
LVI-numero 462 33 54
Asennuspituus 150 mm
Verkkoliitäntä 1x230 V
Pumpun pesän kierre/laippa G 32
Nimellisvirta 0,33 A
Nesteen lämpötila-alue +2 - +70 °C

Huomautus

Huom! Putkiston muutos. Huom! 1-vaihe.

Tuotetietoa
Stratos PICO-Z 20/1-4 -150

Stratos PICO-Z 20/1-4 -150
Tuotenumero: 4216470
LVI-numero: 4623354

Erityisominaisuudet/tuote-edut
  • Manuaalinen ja lämpötilohjattu käyttötapa optimaaliseen käyttöön
  • Lämpimän käyttöveden varaajan terminen desinfiointi
  • Watteina ilmoitetun ajankohtaisen kulutuksen ja kumuloitujen kilowattituntien tai ajankohtaisen läpivirtauksen ja lämpötilan näyttö
  • Jaloteräksinen pumpun pesä suojaa bakteereilta ja korroosiolta
  • Wilo-Connector
Rakenne
Märkämoottorikiertopumppu kierreliitännällä, jumisuojattu EC-moottori ja integroitu elektroninen tehonsäätö.

Käyttökohde
Käyttöveden kiertojärjestelmät teollisuudessa ja kiinteistötekniikassa.

Varustelu/toiminto
Käyttötavat:
  • Δ p-c vakiopaine-erolle
  • Lämpötilaohjattu käyttötapa
Käsiohjaustoiminnot
  • Käyttötavan säätö
  • Pumpputehon säätö (nostokorkeus)
  • Vähimmäislämpötilan säätö
  • Vähimmäisläpivirtauksen säätö
  • Reset-toiminto virtamittarin nollaamiseen
  • Reset-toiminto palauttamiseen tehdasasetuksiin
  • "Hold"-toiminto (näppäinlukko) asetusten lukitsemiseksi
Automaattiset toiminnot
  • Portaaton tehon mukautus käyttötavasta riippuen
  • Lämpötilan säätö käyttöveden kiertojärjestelmän paluulämpötilan vakiopoikkeaman ylläpitoon
  • Terminen desinfiointimenettely (lämpimän käyttöveden varaajan termisen desinfioinnin tunnistus ja tuki)
  • Automaattinen irtiravistustoiminto
Ilmoitus- ja näyttötoiminnot
  • Senhetkisen tehon kulutuksen näyttö W
  • Kumuloitujen kilowattituntien näyttö kWh
  • Senhetkisen virtauksen näyttö m3/h
  • Senhetkisen lämpötilan näyttö °C
  • Häiriöilmoitusten näyttö (vikakoodit)
Varustelu
  • Pumpun rungossa uloke jakoavaimelle
  • Sähkö-pikaliitäntä Wilo-Connector-laitteella
  • Jumisuojattu moottori
  • Hiukkassuodatin
  • Vakiovarusteena lämpöeriste
Toimituksen sisältö
  • Pumppu
  • Lämpöeriste
  • Wilo-Connector
  • Tiivisteet
  • Asennus- ja käyttöohje
Tekniset tiedot
  • Pumpattavan aineen lämpötila juomavesi 3,57 mmol/l (20 °dH) saakka: - +2 °C...+70 °C, lyhytaikaisessa käytössä (4 h) +2 °C...+75 °C saakka
  • Verkkoliitäntä 1~230 V, 50 Hz
  • Kotelointiluokka IPX4D
  • Kierreliitäntä Rp ¾ ja Rp 1
  • Maks. Käyttöpaine 10 bar
Materiaalit
  • Pumpun pesä: jaloteräs
  • Juoksupyörä: muovi
  • Akseli: jaloteräs
  • Laakerit: hiili, muovihartsikyllästetty
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Sulkuliitin (G 32/22mm)
Tuotenumero: 2835299
LVI-numero: 4623166
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Sulkuliitin (G32/G20 Z)
Tuotenumero: 2835294
LVI-numero: 4623175
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Kierreliitin G1 1/4"-G3/4"
Tuotenumero: 2835291
LVI-numero: 4623173
Kytkimet toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
CONNECTOR SC1
Tuotenumero: 4144582
LVI-numero: 4623214
Kontakt, rak WS8
  • Passar till PICO-pumpar samt Star-Z NOVA
CONNECTOR ANGLE
Tuotenumero: 4150229
LVI-numero: 4623213
Kontakt, vinklad WS8
  • Passar till PICO-pumpar samt Star-Z NOVA
  • Med kabel
Power supply cord + WS8 connector
Tuotenumero: 4200870
LVI-numero:
Förlängningskabel med kontakt
  • WS8-kontakt
  • Kabellängd 2 meter
Adapter Molex WS8
Tuotenumero: 4522587
LVI-numero:
Molex connector, WS8
  • Fits PICO pumps and Star-Z NOVA

Vaihtopumppu - Perinteinen Vaihtodatalehti

Nimitys Star-Z 20/4 -150
Tuotenumero 4081193
LVI-numero 462 32 47
Asennuspituus 150 mm
Verkkoliitäntä 1x230 V
Pumpun pesän kierre/laippa G 32
Nimellisvirta 0,10/0,20/0,30 A
Nesteen lämpötila-alue Max +65 °C

Huomautus

Huom! Putkiston muutos. Huom! 1-vaihe.

Tuotetietoa
Star-Z 20/4 -150

Star-Z 20/4 -150
Tuotenumero: 4081193
LVI-numero: 4623247

Erityisominaisuudet/tuote-edut
  • 1-vaihevirtapumput sähköisellä pikaliitännällä
  • Kaikki aineen kanssa kosketuksiin joutuvat muoviosat vastaavat KTW-suosituksia
Rakenne
Märkämoottori-kiertovesipumppu kierreliitännällä

Käyttökohde
Juomaveden kiertojärjestelmät teollisuudessa ja kiinteistötekniikassa.

Varustelu/toiminto
Käyttötavat:
  • Nopeustason kytkentä (vain Star-Z...-3)
Manuaaliset toiminnot
  • Käyntinopeuden säätö (1 käyntinopeus, 3 käyntinopeutta mallissa Star-Z...-3 pumppua)
Varustus
  • Uloke jakoavaimelle pumpun rungossa (vain Star-Z 25)
  • Kaapeliläpivienti mahdollinen molemmilta puolilta
  • Pikaliitäntä jousiliittimin
  • Jumisuojattu moottori
Toimituksen sisältö
  • Pumppu
  • Tiivisteet kierreliitännässä
  • Asennus- ja käyttöohje
Tyyppia
Tekniset tiedot :
  • Käyntinopeus vakio, sarjassa Star-Z...-3 kolme valittavissa olevaa käyntinopeustasoa
  • Pumpattavan aineen lämpötila:
  • Juomavesi 3,21 mmol/l (18 °dH asti): enint. +65 °C, lyhytaikaisessa käytössä (2 h) +70 °C saakka
  • Verkkoliitäntä 1~230 V, 50 Hz
  • Kotelointiluokka IP44
  • Nimelliskoko Rp ½, Rp 1
  • Maksimikäyttöpaine 10 bar
Materiaalit
  • Pumpun pesä: Punametalli
  • Juoksupyörä: muovi
  • Akseli: oksidikeramiikka
  • Laakerit: hiili, muovihartsikyllästetty
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin
Sulkuliitin (G 32/22mm)
Tuotenumero: 2835299
LVI-numero: 4623166
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Sulkuliitin (G32/G20 Z)
Tuotenumero: 2835294
LVI-numero: 4623175
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
Kierreliitin G1 1/4"-G3/4"
Tuotenumero: 2835291
LVI-numero: 4623173
Kytkimet toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.

Vaihtopumppu - Perinteinen Vaihtodatalehti

Nimitys TOP-Z 20/4 3~
Tuotenumero 2045520
LVI-numero 462 35 87
Asennuspituus 150 mm
Verkkoliitäntä 3x400 V
Pumpun pesän kierre/laippa G 32
Nimellisvirta 0,10/0,15/0,35 A
Nimellisteho P2 0,06 kW
Nesteen lämpötila-alue Max +65 °C

Huomautus

Huom! Putkiston muutos.

Tuotetietoa

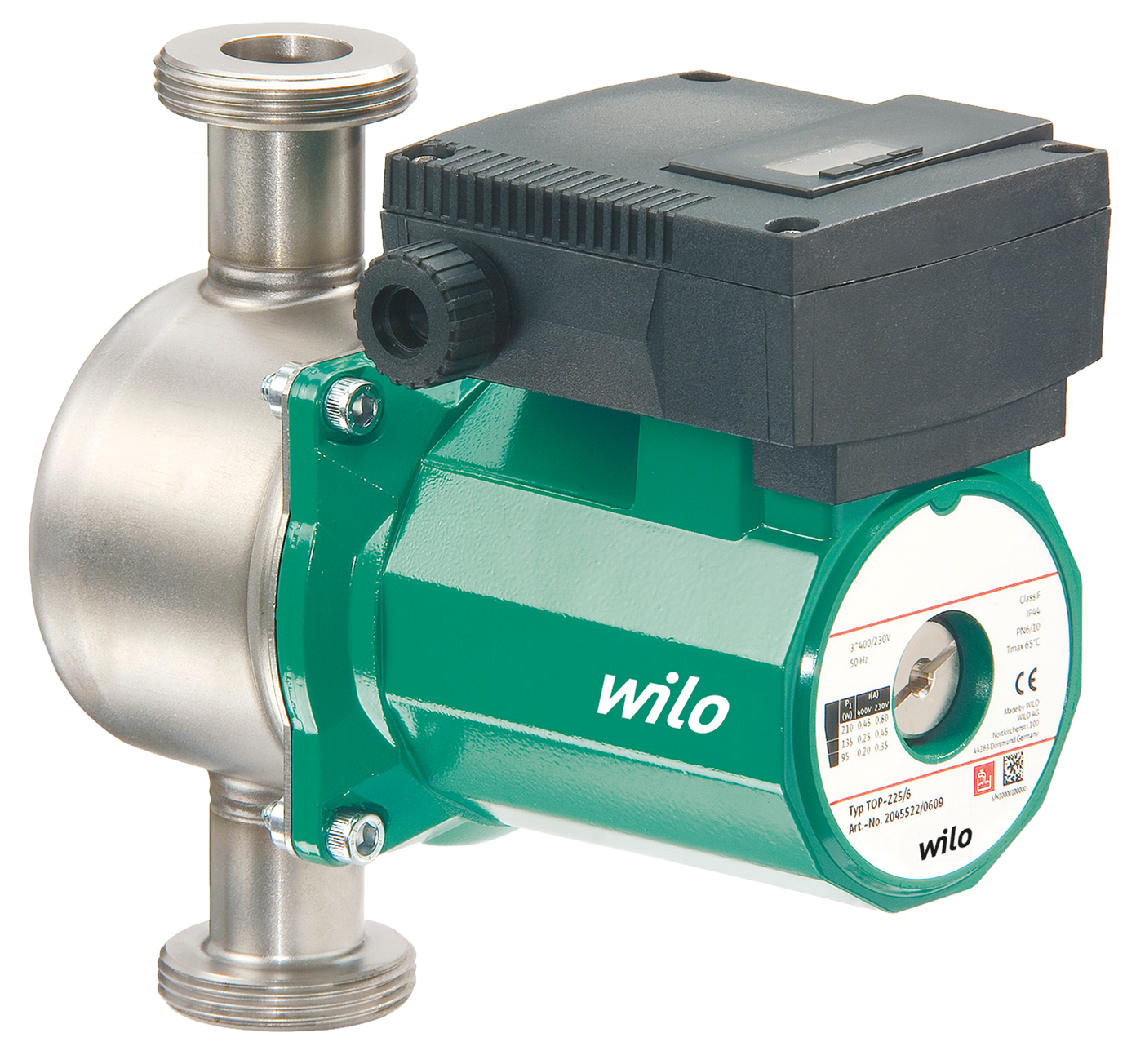

TOP-Z 20/4 3~

TOP-Z 20/4 3~
Tuotenumero: 2045520
LVI-numero: 4623587

Your advantages
  • Direction of rotation signal lamp for displaying the correct sense of rotation (only with 3~)
  • With thermal insulation as standard
Construction
Glandless circulator with screwed connection or flange connection. Pre-selectable speed stages for power adjustment.

Application
Domestic hot water circulation systems in industry and building services.

Equipment/function
Operating modes:
  • Speed-stage switching
Manual functions
  • Setting the speed stages: 3 speed stages
Automatic functions
  • Internal protection against unacceptably high winding temperatures (only for pumps with P2 < 180 W, optional for all types with switchgears SK 602N and SK 622N).
Signal and display functions
  • Thermal winding contact (WSK, potential-free NC contact) (only for pumps with P2 ≥ 180 W)
  • Direction of rotation signal lamp (only for 3~ pumps)
Equipment
  • For flange-end pumps: Flange versions
  • Standard version for DN 40 to DN 65 pumps: PN 6/10 combination flange (PN 16 flange according to EN 1092-2) for PN 6 and PN 16 counter flanges,
  • Standard version for pumps DN 80: PN 6 flange (designed for PN 16 according to EN 1092-2) for PN 6 counter flange
  • Special version for DN 40 to DN 80 pumps: PN 16 flange (according to EN 1092-2) for PN 16 counter flange,
  • Cable inlet possible from both sides (only for 1~pumps and 3~pumps with P2≥180 W)
  • Thermal insulation as standard
Scope of delivery
  • Pump
  • Including thermal insulation
  • Including gaskets for threaded connection
  • Including washers for flange screws (for nominal connection diameters DN 40 - DN 65)
  • Including installation and operating instructions
Technical data
  • Permissible temperature range
  • TOP-Z 20/4 and TOP-Z 25/6 drinking water up to 3.21 mmol/l (18 °dH): max. +65 °C, in short-term operation (2 h) up to +80 °C
  • From TOP-Z 25/10 drinking water up to 3.57 mmol/l (20 °dH): max. +80 °C, in short-term operation (2 h) up to +110 °C
  • Mains connection:
  • 1~230 V, 50 Hz (depending on type)
  • 3~230 V, 50 Hz (with optional switching plug)
  • 3~400 V, 50 Hz
  • Protection class IP X4D
  • Screwed connection or flange connection (depending on type) Rp ¾ to DN 80
  • Max. operating pressure of standard version: 6/10 bar or 6 bar (special version: 10 bar or 16 bar)
Materials
  • Pump housing: Stainless steel/red brass/grey cast iron (depending on type)
  • Impeller: Plastic
  • Shaft: Stainless steel/ceramic (depending on type)
  • Bearing: Carbon, synthetic resin impregnated
Tippapelti 350x300 vapaasti ri
Tuotenumero: 2835378
LVI-numero: 4623215
Tippapelti kondensoituneen veden poistoon
  • Valmistettu ruostumattomasta teräksestä SS 2333
  • Juotettu holkki (sis. G 20”), messinkiä, liitettäväksi tyhjennysputkeen
  • Asennetaan asennuslevyn/asennusjalan ja asennusjalustan väliin

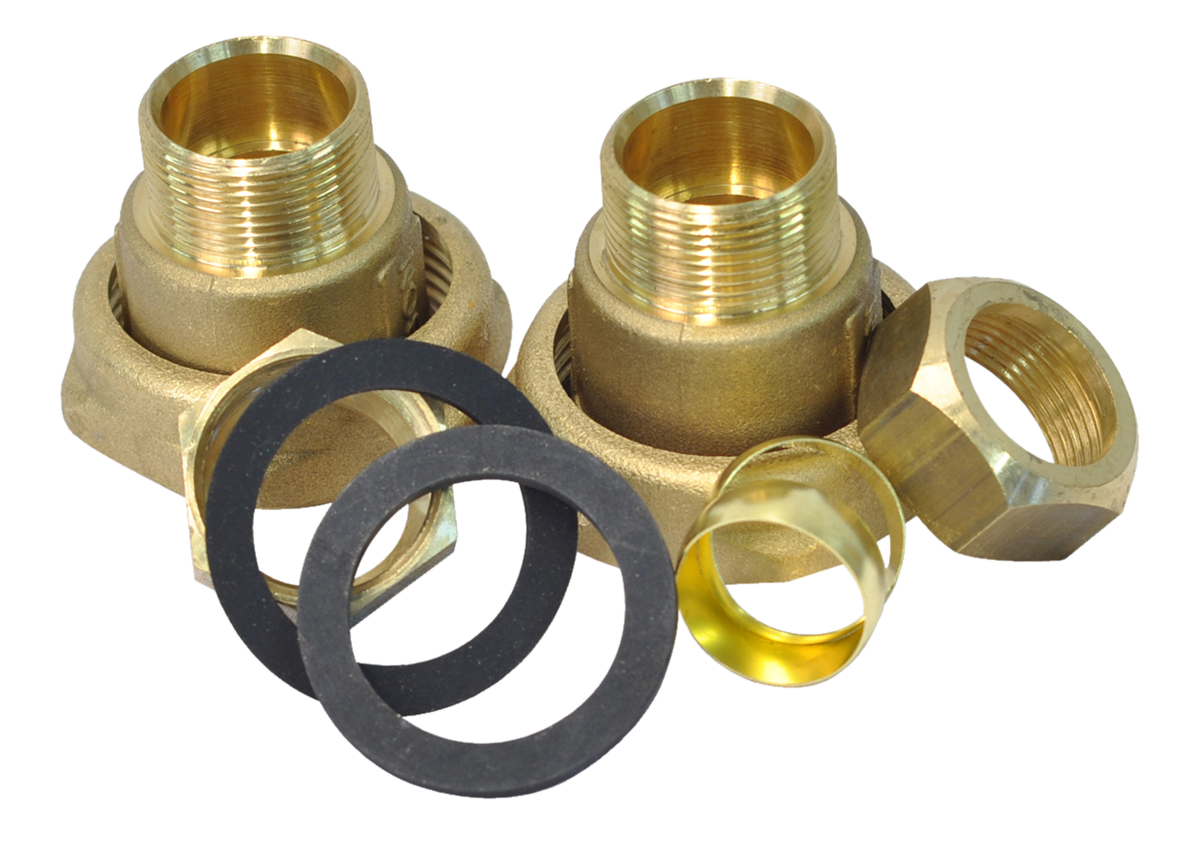

Sulkuliitin (G 32/22mm)
Tuotenumero: 2835299
LVI-numero: 4623166
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.

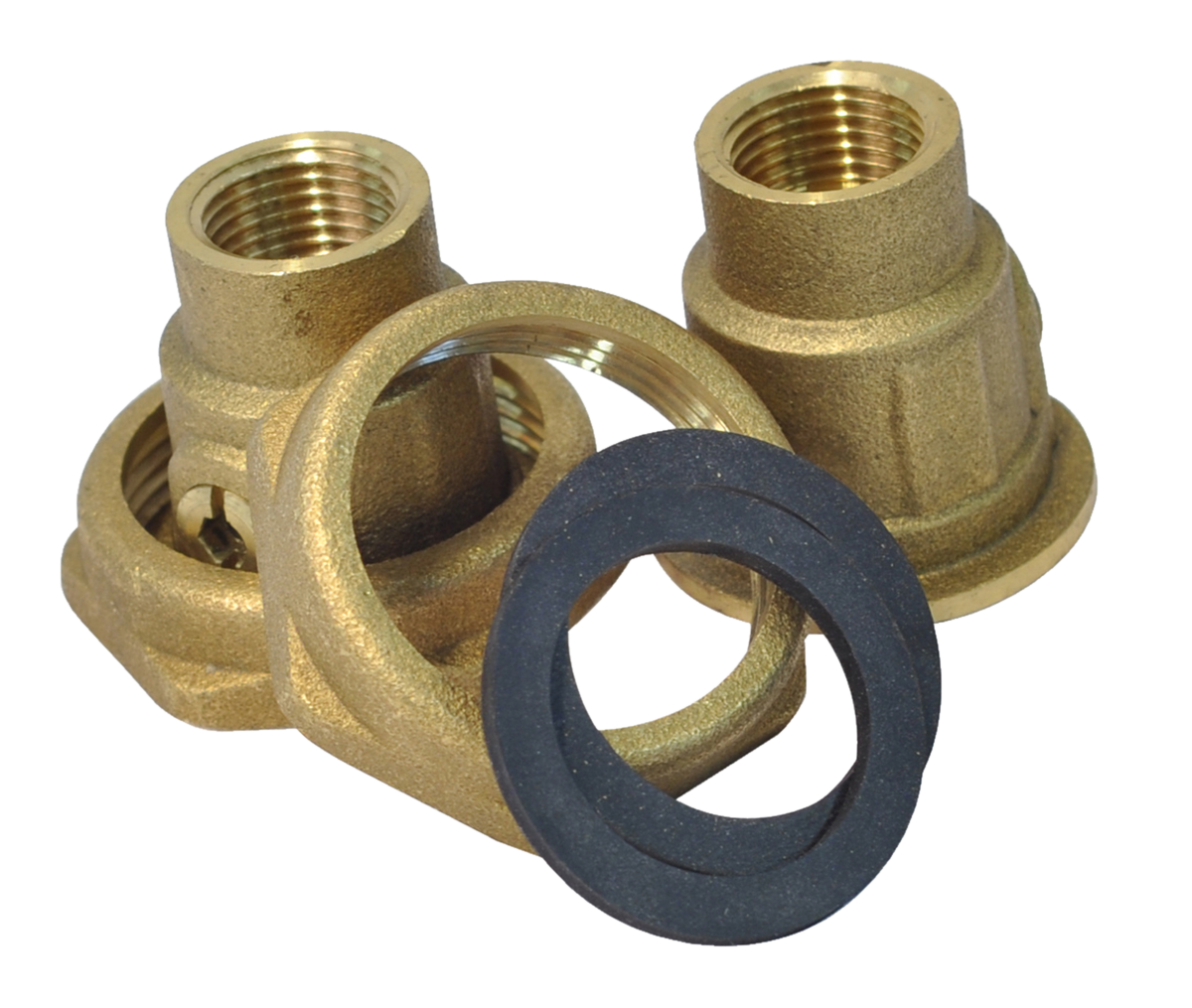

Sulkuliitin (G32/G20 Z)
Tuotenumero: 2835294
LVI-numero: 4623175
Sulkuventtiilit toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.

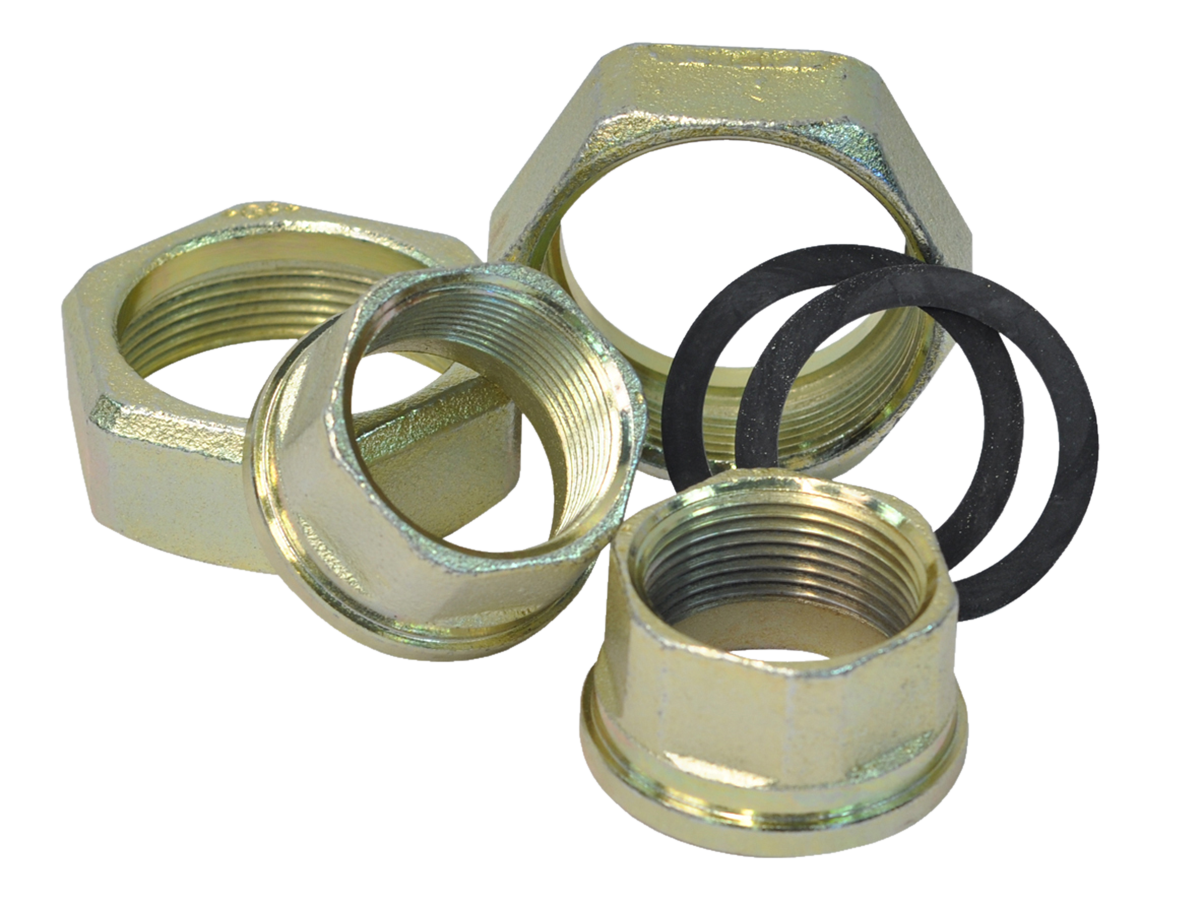

Kierreliitin G1 1/4"-G3/4"
Tuotenumero: 2835291
LVI-numero: 4623173
Kytkimet toimitetaan täydellisinä (pareittain) paketissa, johon kuuluu tiivisteet.
