2
vaihtoehtoa löytyi
Nykyinen pumppu - Jätevesi
Valmistaja
Saniflo
Nimitys
Sanivite +
Verkkoliitäntä
1x230 V
Pumpun pesän kierre/laippa
ø40 / ø32
Nimellisteho P2
0,40 kW
Vaihtopumppu Vaihtodatalehti
Nimitys
DrainLift MINI3-XS
Tuotenumero
6095127
LVI-numero
4966416
Verkkoliitäntä
1x230 V
Pumpun pesän kierre/laippa
ø50/40 / ø40/32
Nimellisvirta
2,0 A
Nesteen lämpötila-alue
Max +35 °C
Huomautus
Check supply and pressure connection, adjustment of piping may be required.
Tarkista tila uutta pumppaamoa varten.
Tuotetietoa
DrainLift MINI3-XS
Vaihtopumppu Vaihtodatalehti
Nimitys
DrainLift MINI5-XS
Tuotenumero
6095129
LVI-numero
4966417
Verkkoliitäntä
1x230 V
Pumpun pesän kierre/laippa
ø50/40 / ø40/32
Nimellisvirta
3,5 A
Nesteen lämpötila-alue
Max +50 °C
Huomautus
Check supply and pressure connection, adjustment of piping may be required.
Tarkista tila uutta pumppaamoa varten.
Tuotetietoa
DrainLift MINI5-XS

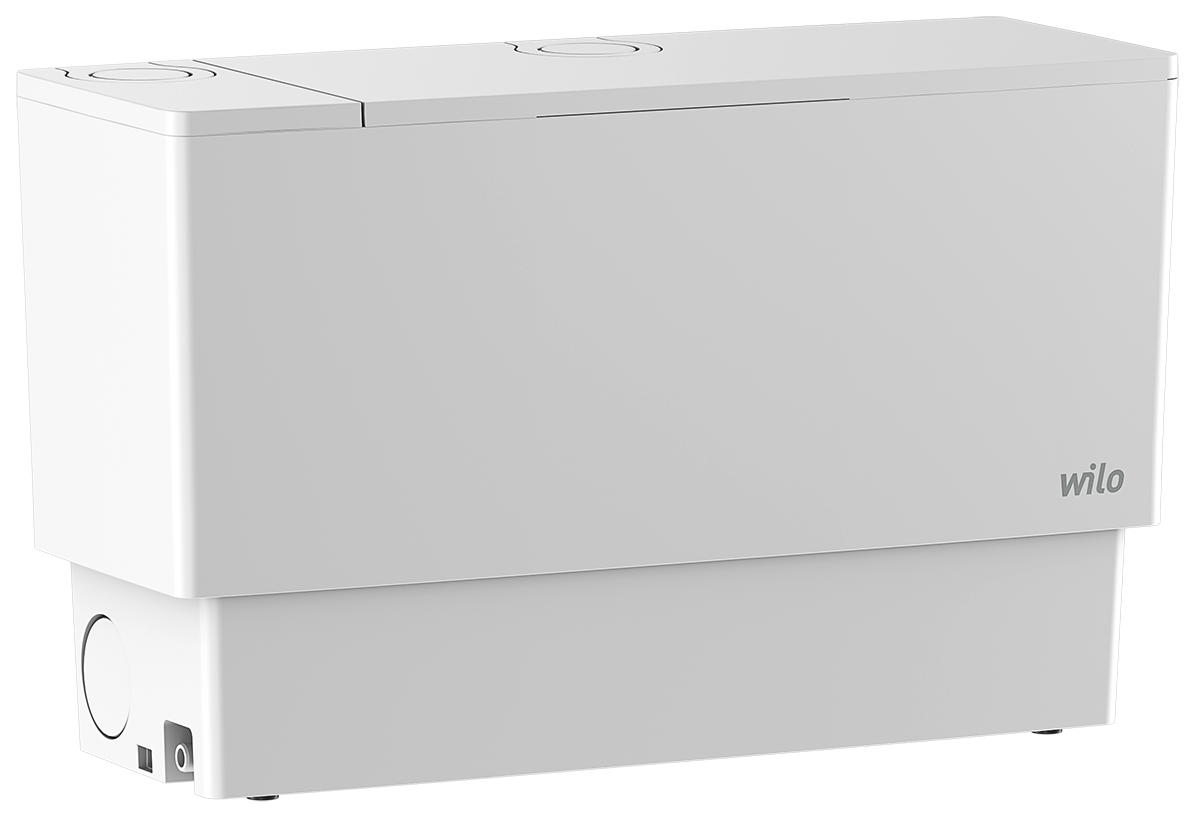

DrainLift MINI5-XS
Tuotenumero
: 6095129
LVI-numero
: 4966417
Aine
Kotitalousympäristössä kerääminen ja pumppaaminen:
Jätevesi, ei ulostepitoinen
Kondenssivesi (alkaen pH-arvosta 2,5) − ei puhtaassa muodossa, ainoastaan sekoitettuna toisesta tulovirtauksesta tulevaan jäteveteen.
Jätevesien pumppaus standardin 12050 mukaan
Viemäripumppuasema täyttää standardin EN 12050-2 vaatimukset.
Rakenne
Kompakti ja kytkentävalmis tyhjennyspumpulla varustettu pumppaamo. Pinnankorkeuden mittaus tapahtuu paineanturilla. Ilmaus on integroitu välipohjaan ja varustettu aktiivihiilisuodattimella. Lisäksi pumppaamo on varustettu summerilla ja potentiaalivapaalla hälytyskoskettimella (suurin kytkentäteho: 42 V=, 500 mA, kosketintyyppi: avautuva kosketin (NC)). Jos säiliö vuotaa yli, summeri antaa akustisen hälytyksen. Potentiaalivapaan koskettimen kautta voidaan lisäksi liittää ulkoinen hälytyssignaali. Säiliön kansi sulkee järjestelmän tiiviisti.
Käytettävissä on enintään neljä liitäntää:
1 tulovirtausliitäntä 40 mm (DN 40), ilman takaiskuventtiiliä, suunnattu ylöspäin, suljettu tehtaalla.
2 tulovirtausliitäntää 40/50 mm (DN 40/50), takaiskuventtiileillä, suunnattu vaakasuorassa vasemmalle ja oikealle, jätetty auki tehtaalla.
1x tulovirtaus 32/40 mm (DN 32/40), takaiskuventtiilillä, suunnattu ylöspäin, jätetty auki tehtaalla. − Tarvittaessa paineliitäntä voidaan suunnata vaakasuorassa oikealle. Vastaava aukko on suljettu tehtaalla.
Toimituksen sisältö
1 mansetti HT-putkelle DN 32/40 (32/40 mm)
2 letkupinnettä 32–50 mm
2 tulovirtausliitäntää DN 50 (50 mm)
2 mansettia HT-putkelle DN 40/50 (40/50 mm)
2x takaiskuventtiili
2 putkikiinnikettä 50–70 mm
2 letkupinnettä 32–50 mm
2x tulppa
6 O-rengasta
Pohjakiinnitys (kellumisen esto): 2x kiinnityskulma ruuveilla ja tulpilla
Hätätyhjennyssarja (vedenpoistoletku, letkupinne, sulkutulppa)
Syväimun sarja
Vaakasuuntaisen paineliitännän sarja
Asennus- ja käyttöohje
