Paineluokat

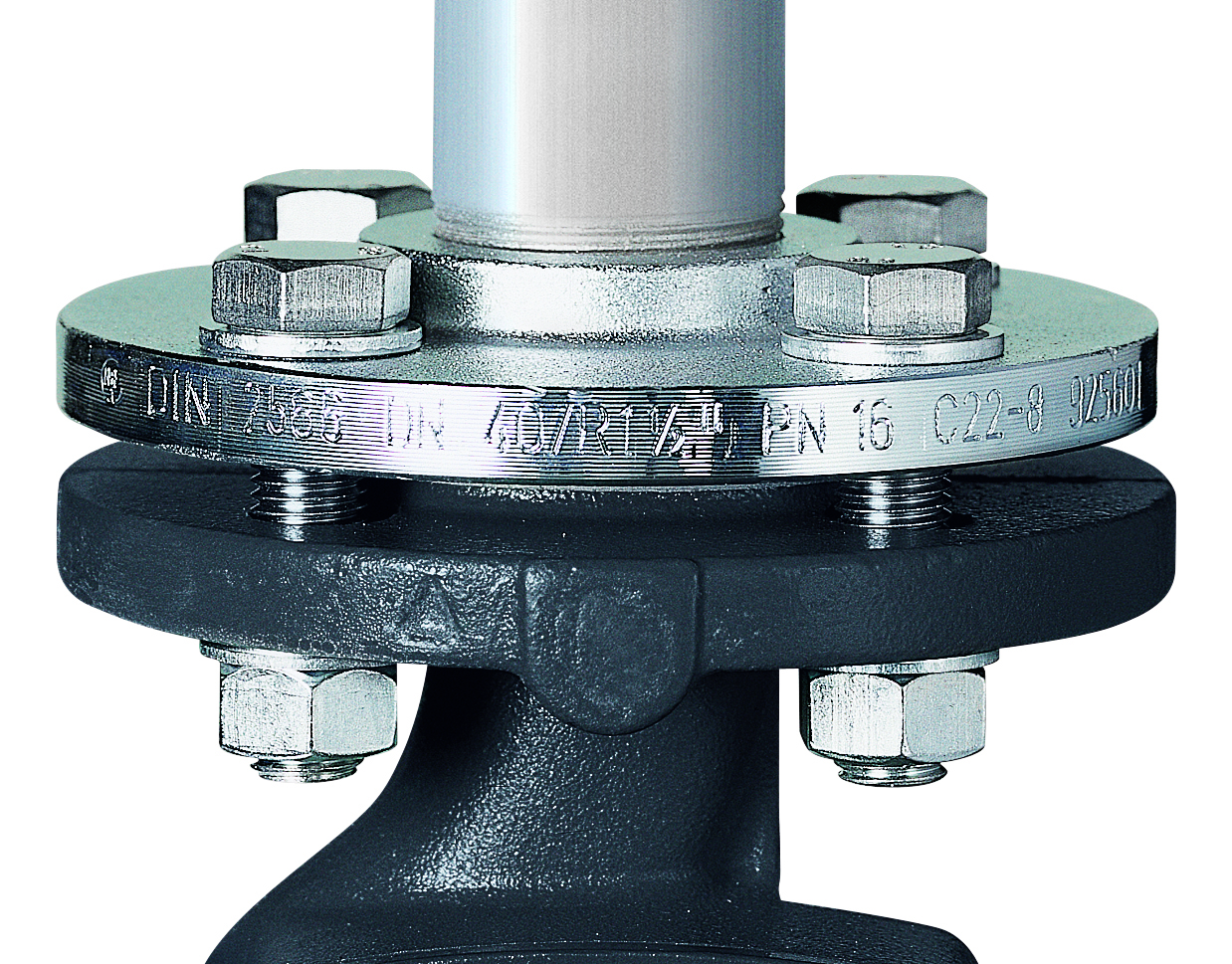

Pumplotsenissa ilmoitetaan laipallisen pumpun liitäntäkoko (DN) imu- ja painepuolella sekä laipan paineluokka.
Monet kiertovesipumpuista ovat kaksoisporattuja PN6/10 mukaisesti, mikä käy ilmi kentästä ”Pumpun pesän kierre/laippa:”.


Taulukko paineluokat PN6 | ||||||
---|---|---|---|---|---|---|
DN | Dt | ØDh | ØD | F | T | ds |
32 | 70 | 90 | 120 | 14 | 12 | 4 x Ø14 |
40 | 80 | 100 | 130 | 14 | 11 | 4 x Ø14 |
50 | 90 | 110 | 140 | 14 | 11 | 4 x Ø14 |
65 | 110 | 130 | 160 | 14 | 11 | 4 x Ø14 |
80 | 128 | 150 | 190 | 16 | 13 | 4 x Ø18 |
100 | 148 | 170 | 210 | 16 | 13 | 4 x Ø18 |
125 | 178 | 200 | 240 | 18 | 15 | 8 x Ø18 |
150 | 202 | 225 | 265 | 18 | 15 | 8 x Ø18 |
200 | 258 | 280 | 320 | 20 | 17 | 8 x Ø18 |
Taulukko paineluokat PN10(16) | |||||||
---|---|---|---|---|---|---|---|
DN | ØDt | ØDh | ØD | F | T | ds PN 10 | ds PN 16 |
32 | 78 | 100 | 140 | 18 | 16 | 4 x Ø18 | 4 x Ø18 |
40 | 88 | 110 | 150 | 18 | 15 | 4 x Ø18 | 4 x Ø18 |
50 | 102 | 125 | 165 | 18 | 15 | 4 x Ø18 | 4 x Ø18 |
65 | 122 | 145 | 185 | 18 | 15 | 4 x Ø18 | 4 x Ø18 |
80 | 138 | 160 | 200 | 20 | 17 | 8 x Ø18 | 8 x Ø18 |
100 | 158 | 180 | 220 | 20 | 17 | 8 x Ø18 | 8 x Ø18 |
125 | 188 | 210 | 250 | 22 | 19 | 8 x Ø18 | 8 x Ø18 |
150 | 212 | 240 | 285 | 22 | 19 | 8 x Ø22 | 8 x Ø22 |
200 | 268 | 295 | 340 | 24 | 21 | 8 x Ø22 | 12 x Ø22 |
